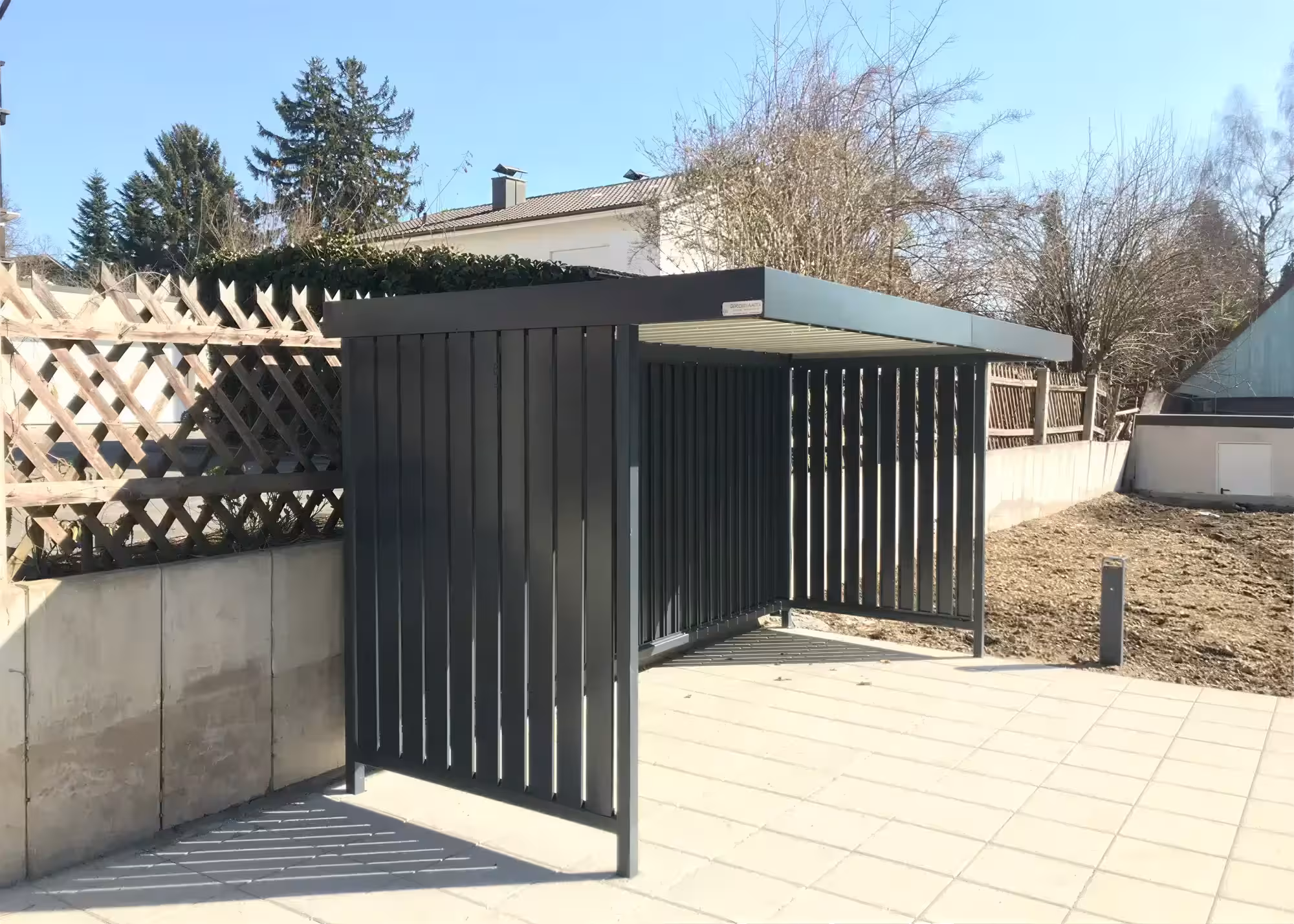

Tia
Dachbegrünung geeignet
Doppelstockparker geeignet
Photovoltaik geeignet
RAL Pulverbeschichtung
Stahl, feuerverzinkt (DIN EN ISO 1461)
Die Tia ist eine preiswerte Überdachung durch Serienproduktion mit verschraubter Rahmenkonstruktion.
Die Tia hat durch die Stützweite von 4300 mm ausreichend Platz für einseitig: 8 / 16 (DSP) | doppelseitig: 16 / 32 (DSP) Fahrradstellplätze.
Die Tia ist mit Dachbegrünung erhältlich.
Die Tia ist bei einer Erhöhung für Doppelstockparker durch den Erhalt der Materialabmessungen besonders preiswert.
Die Tia ist mit Sonderabmessungen erhältlich.
Die Tia hat verschiedene Ausstattungsmöglichkeiten: Dachelemente, Wandelementen, Pulverbeschichtung in einer gewünschten RAL-Farbe und Zubehör.
Die Tia ist für hohe Schneelastzonen konstruktiv anpassbar.
Die Tia ist durch wenig Einzelteile einfach aufbaubar und die Bauteile können durch die Schraubkonstruktion bei einer Wartung beliebig ausgetauscht werden.
DIN EN 1090-1, DIN EN 1090-2, DIN EN ISO 1461 gefertigt, Made in Germany
| Dacheindeckung |
|
| Version |
|
| Schneelast |
|
| Befestigungsart |
|
| Konstruktion |
|
Breite
| Dachbreite | Stützenachsenbreite | |
|---|---|---|
| in mm | 4390 | 4300 |
Höhe
| Gesamthöhe | Lichte Höhe | |
|---|---|---|
| Standard | 2380 | 2220 |
| Erhöht | 3000 | 2840 |
Tiefe
| Dachtiefe | Stützenachsentiefe | |
|---|---|---|
| Einseitig | 2250 | 1490 |
| Doppelseitig | 4400 | 3220 |
| Dach |
|
| Wandelemente |
|
| Entwässerung |
|
| Befestigung |
|
| Zubehör |
|
Wandelemente

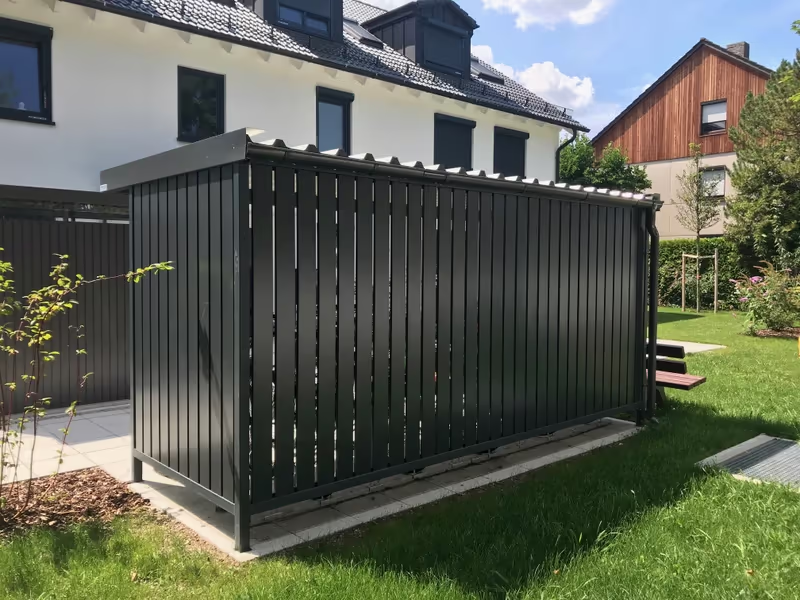

Stahlpaneele senkrecht
Stahlpaneele in RAL 9006, 7016 oder individueller Farbe.

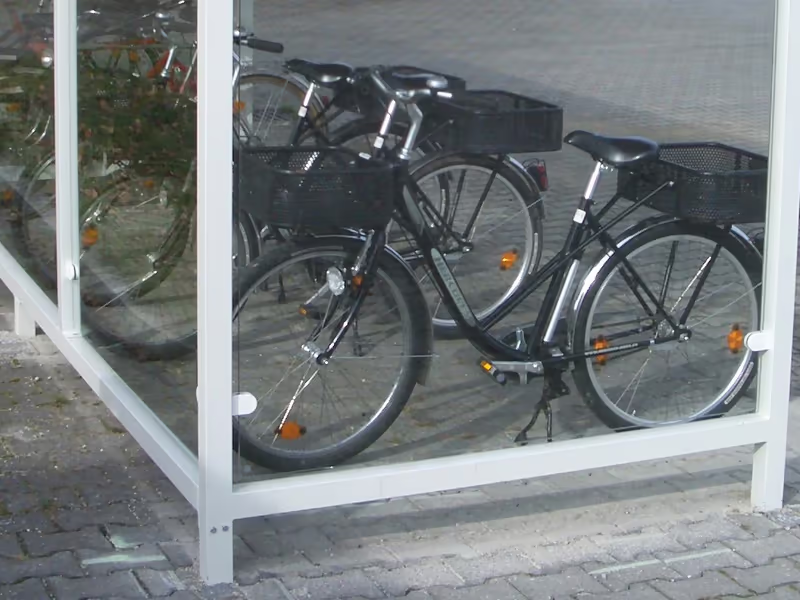

Einscheiben-Sicherheitsglas
Glas mit einer Stärke von 8 - 10 mm und polierten Kanten. Optional: Gestaltung der Gläser durch keramischen Siebdruck.
Stahlwelle horizontal
Stahlwelle in RAL 9006, 7016 oder individueller Farbe.

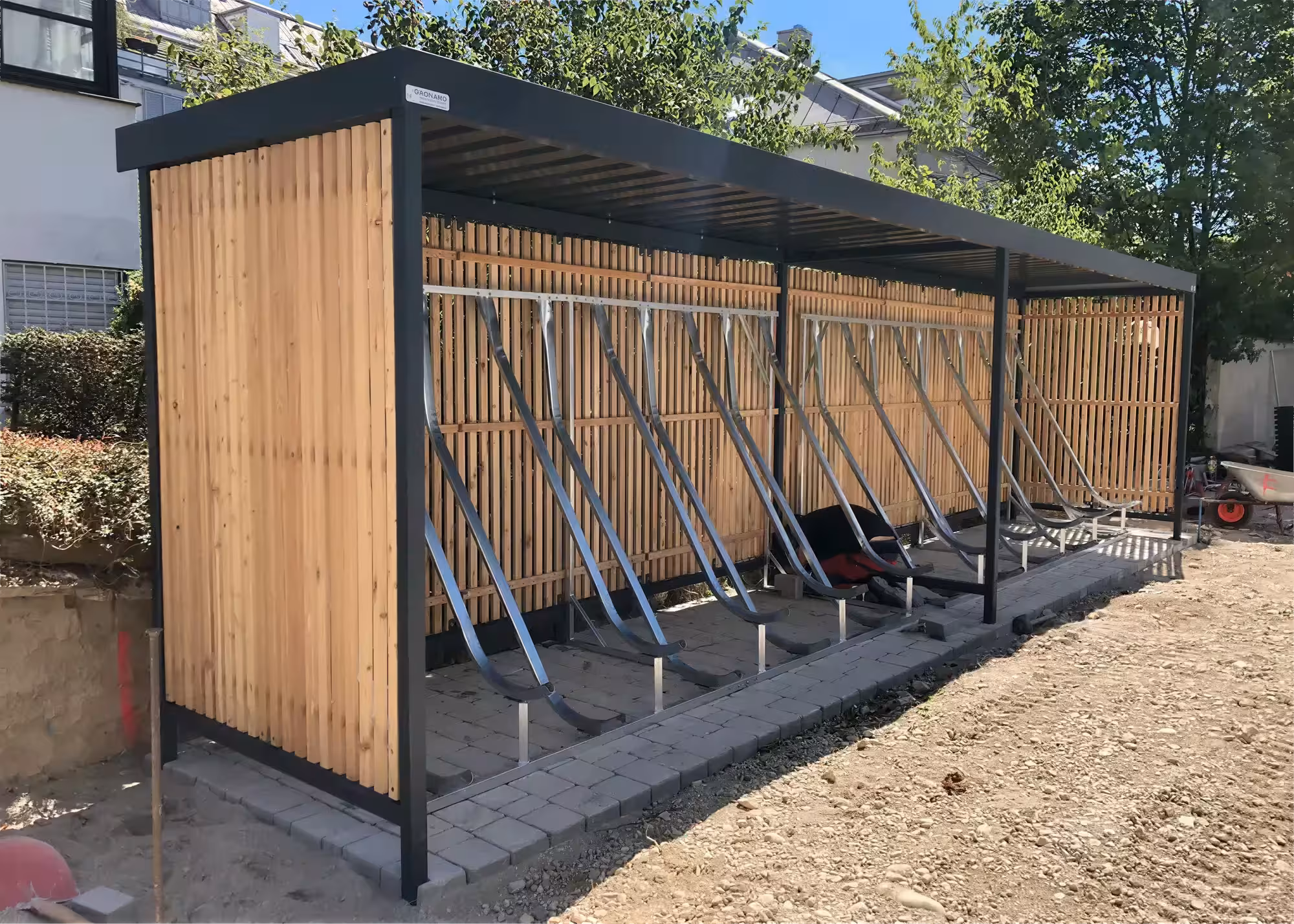

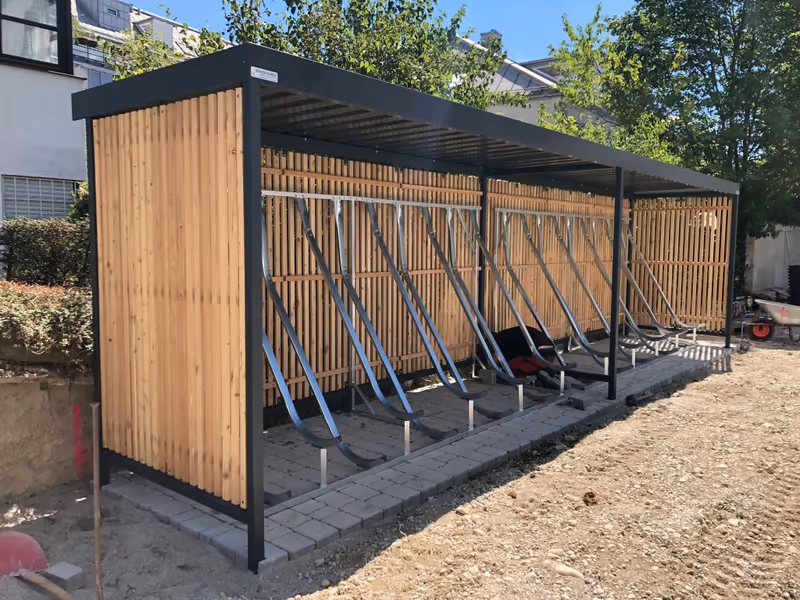

Holzlattung Lärche senkrecht
Senkrechte Lamellen aus Massivholz Lärche.

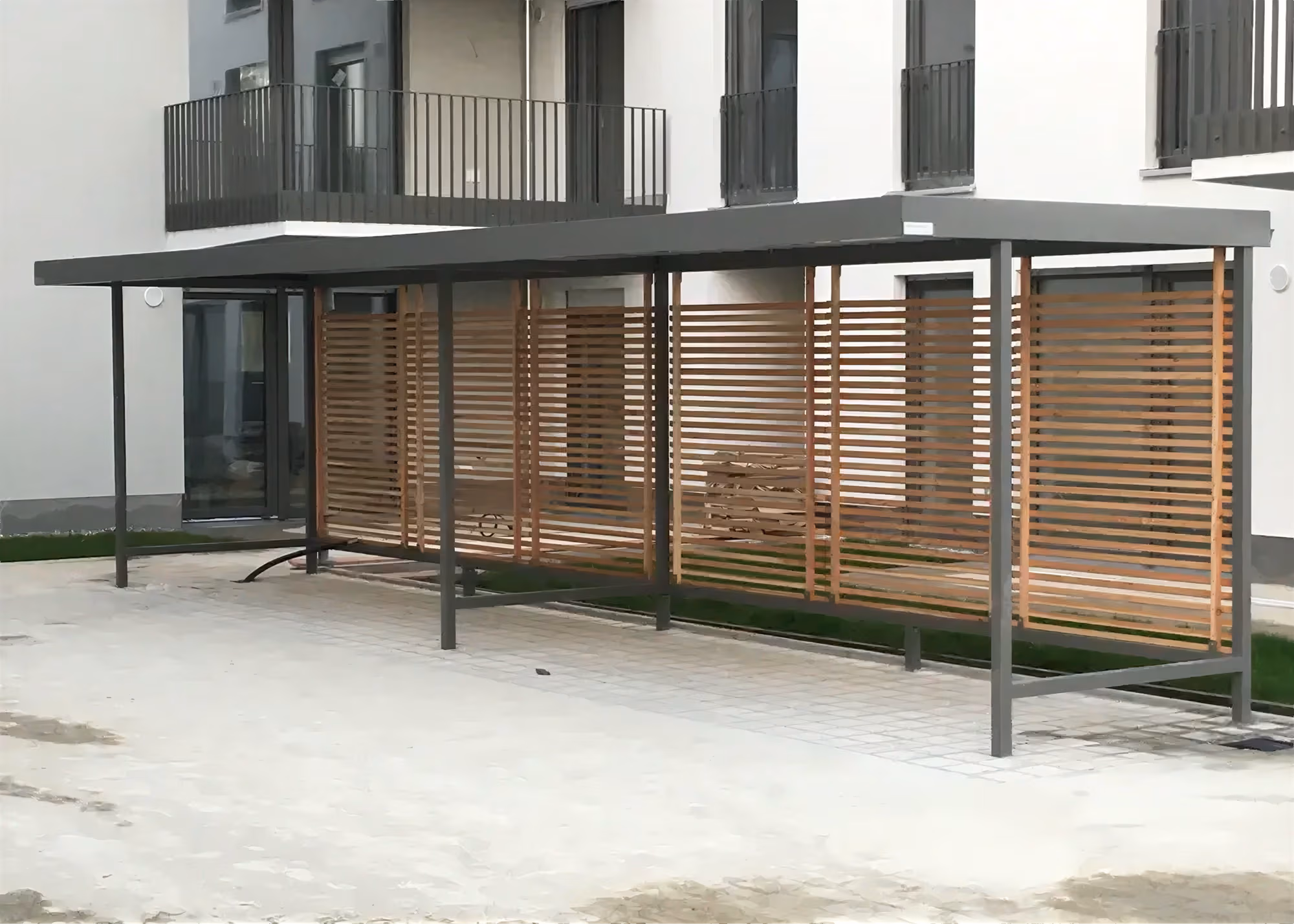

Holzlamellen
Horizontale, trapezförmige Lamellen aus massivem Lärchenholz. Die Ausführung ist für Pflanzenbewuchs geeignet.

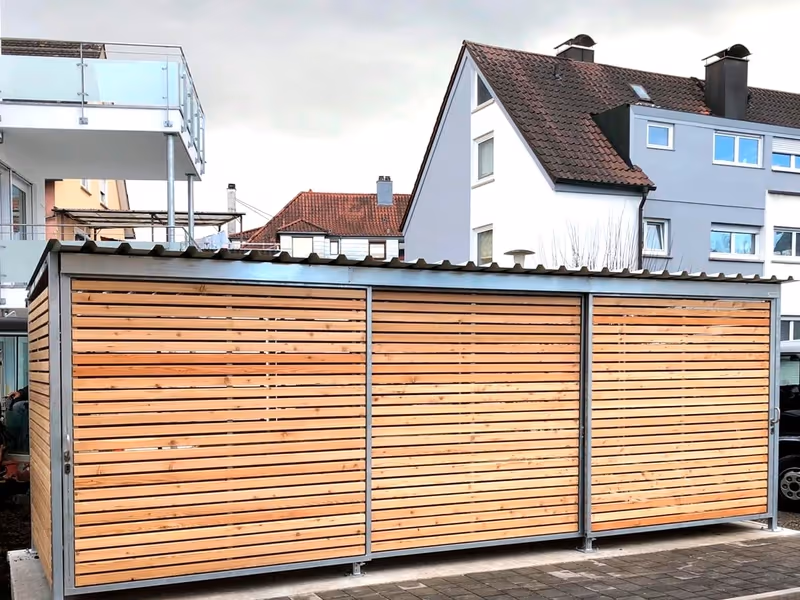

Holzlamellen blickdicht
Horizontale trapezförmige Lamellen aus Massivholz Lärche blickdicht angeordnet. Für Pflanzenbewuchs geeignet.

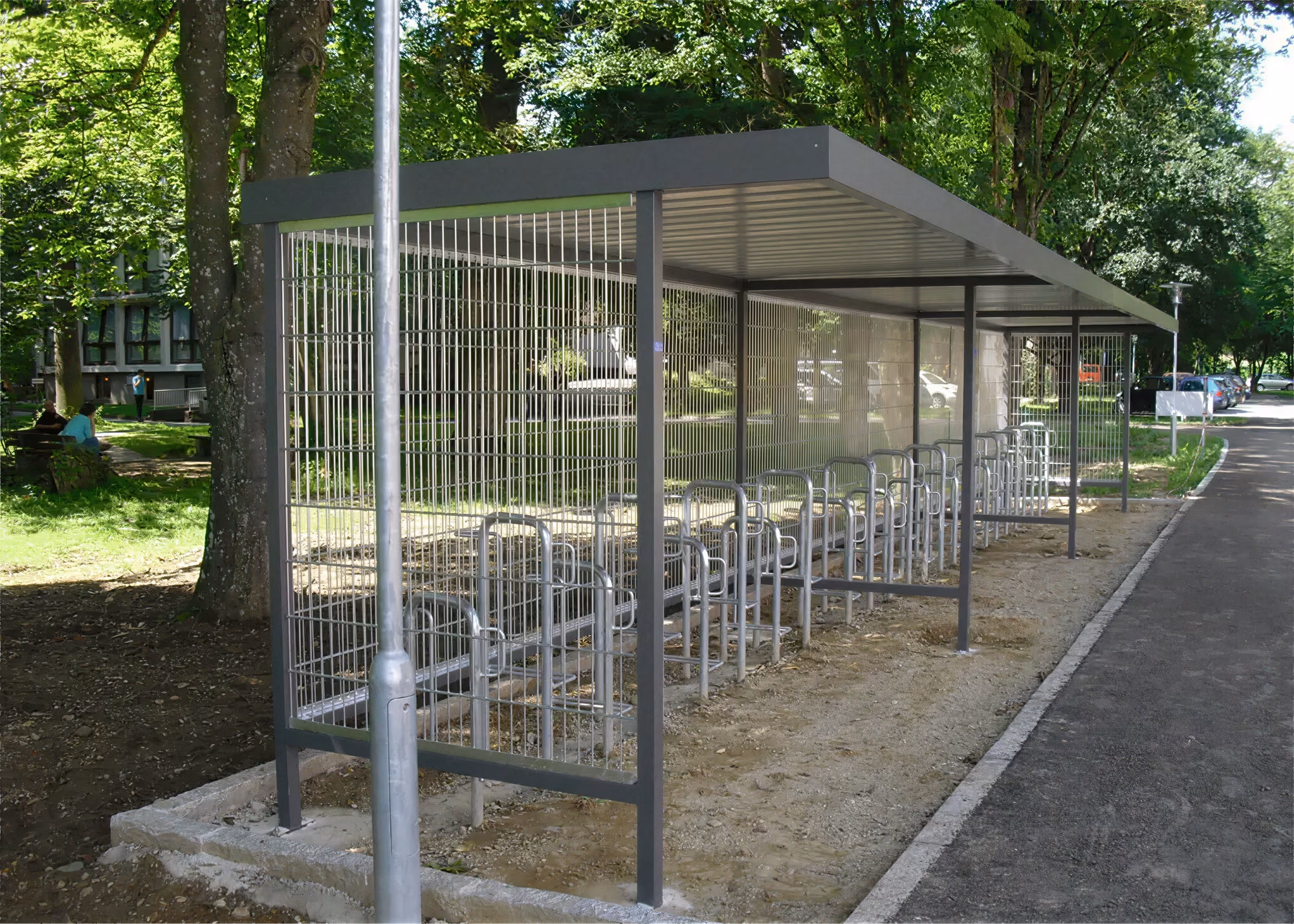

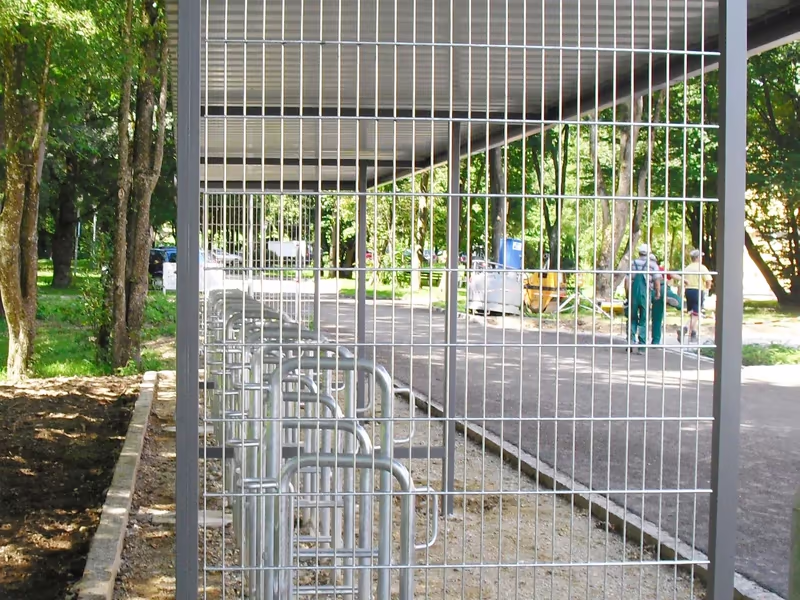

Rankgitter
Verzinkte Doppelstabmatten. Ideal für Pflanzenbewuchs.
Dacheindeckung
Trapezblech
Trapezblech mit 35 / 207 Profil feuerverzinkt und Polyesterbandbeschichtung in RAL 9002 Grauweiß. Kombination mit Dachbegrünung möglich.
Dachzubehör
Attika
Standard: 3-seitig umlaufende Attika verzinkt und beidseitig pulverbeschichtet in RAL 9006 Weißaluminium, RAL 7016 Anthrazitgrau oder in individueller RAL Farbe. Optional: Erweiterung zu 4-seitiger Attika möglich.
Vorbereitung für Dachbegrünung
Vorbereitet für eine bauseitige Dachbegrünung mit umlaufender Blende und verzinkter Gittermatte. Nur in Verbindung mit Trapezblech möglich.
Extensive Dachbegrünung
Extensive Dachbegrünung mit umlaufender Blende und verzinkter Gittermatte. Nur in Verbindung mit Trapezblech möglich.
Vorbereitung für Photovoltaik
Vorbereitet für bauseitige Photovoltaik mit umlaufender Blende.
Doppelstockparker
Anpassung der Lichten Höhe für den optimalen Schutz für Doppelstockparker.
Entwässerung
Oberirdische Entwässerung
Dachrinne inkl. Fallrohr zur oberirdischen Entwässerung.
Unterirdische Entwässerung
Dachrinne inkl. Fallrohr zur unterirdischen Entwässerung.
Laubfangnetz
Verhindert die Ansammlung von Laub und Unrat in der Regenrinne.
Beleuchtung
Rohrleuchte
Rohrleuchte mit LED-Bestückung m1500. Schutzarten IP65, IP66, IP67, IP68 20 m sowie IP69K. LED-Betriebsgerät spannungsgesteuert, 230–240 V AC, 50/60 Hz; 24-V-Ausführung möglich. Farbtemperatur Weiß 840 / 4000 K, Ra > 80, maximale Systemleistung 40 W, Lampenlichtstrom 3660 lm, raumstrahlende Lichtverteilung. Das Leuchtenrohr mit Ø 60 mm besteht aus Kunststoff und verfügt über zwei Schnellverschlüsse sowie eine Sicherung gegen unbefugtes Öffnen. Es ist für intensive Reinigungsprozesse mit Hochdruckreinigern geeignet. Ausführung als PMMA Transopal schlagzäh oder PC Tropal bruchsicher. Alternative Lichtstärken und Farbtemperaturen sind wählbar.
Rohrleuchte mit Bewegungsmelder
Rohrleuchte mit LED-Bestückung m1500 und integriertem Bewegungsmelder zur automatischen Einschaltung bei Bewegung. Verschiedene Leuchtstärken und Lichtfarben sind möglich. Alternative Lichtstärken und Farbtemperaturen sind wählbar.
Leerrohrsystem
Leerrohrsystem für die Leuchtenverkabelung, rostfrei, Rohr-Nenngröße 22 mm, für elektrische Leitungsführung, z. B. NYM-J 3 x 1,5 mm². Inklusive Befestigungsmaterial wie Schellen zur sichtbaren Befestigung am Stahlbau. Die Rohrenden sind entgratet. Lieferung ohne Verkabelung und ohne sonstige Elektroarbeiten.
