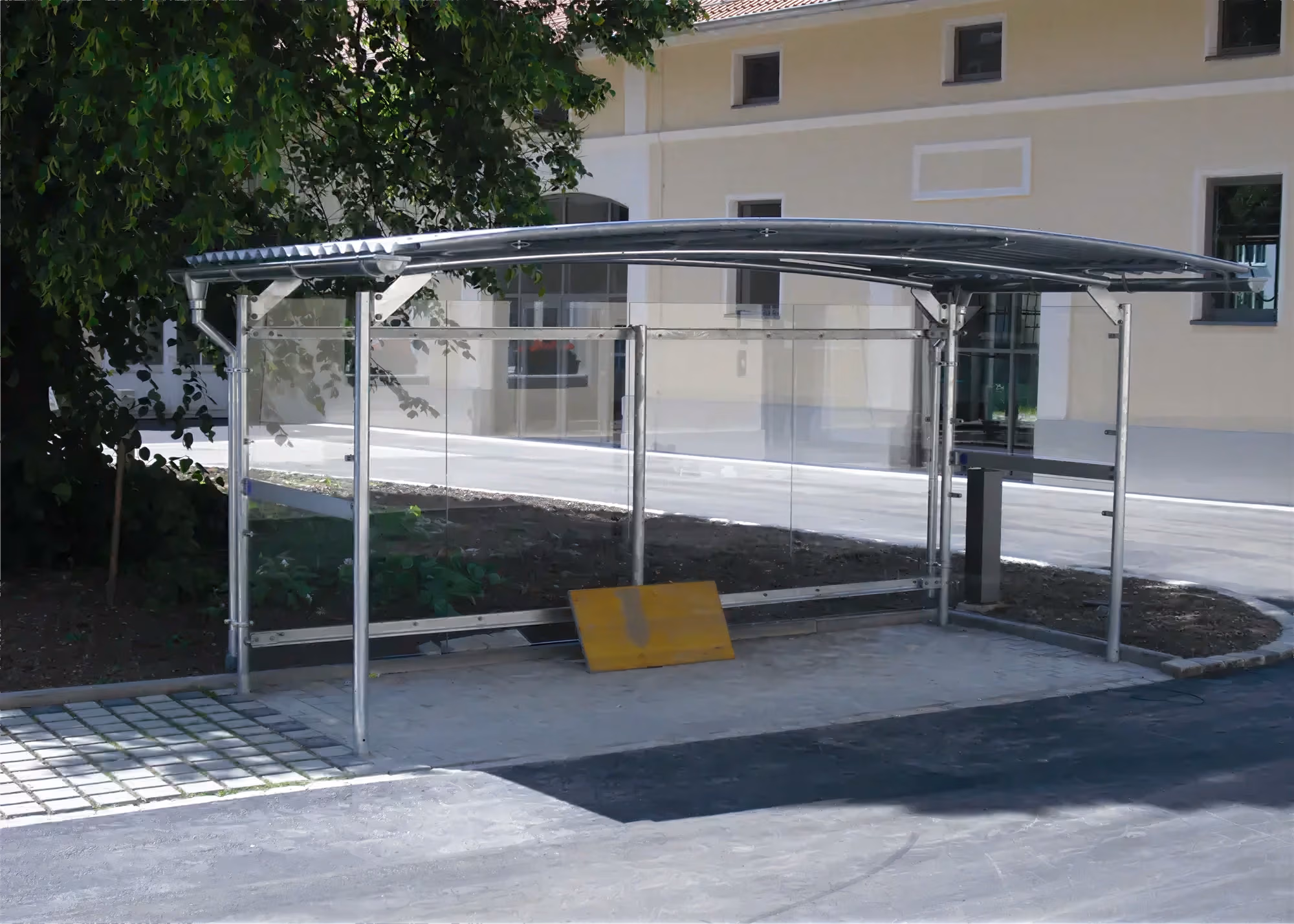

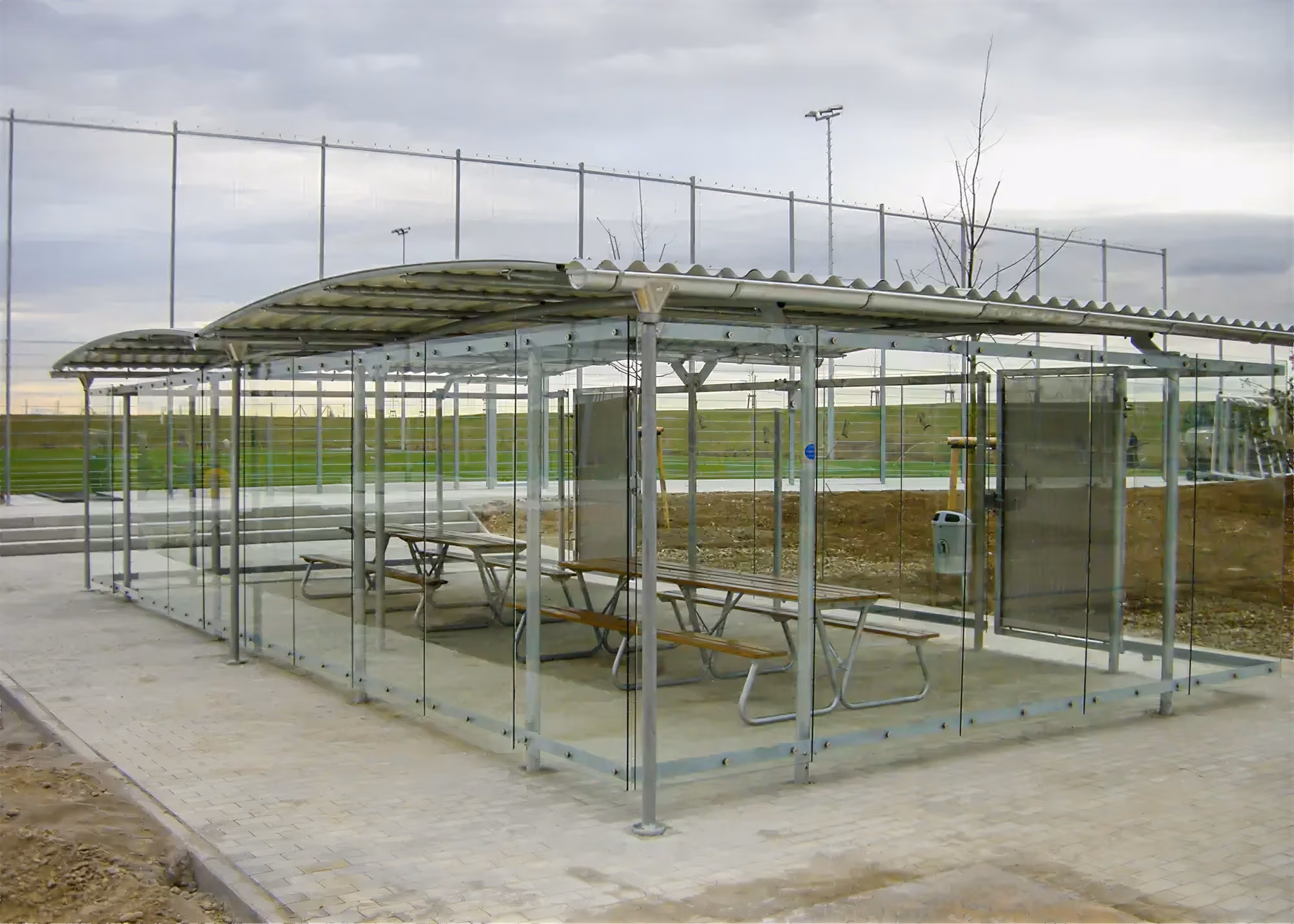

BWA® Wartehalle
Mit Werbefläche
RAL Pulverbeschichtung
Stahl, feuerverzinkt (DIN EN ISO 1461)
Die BWA® Wartehalle ist mit Sonderabmessungen erhältlich.
Die BWA® Wartehalle hat verschiedene Ausstattungsmöglichkeiten: Dachelemente, Wandelementen, Pulverbeschichtung in einer gewünschten RAL-Farbe und Zubehör.
Die BWA® Wartehalle ist für jegliche Anwendungsbereiche wie Fahrradabstellanlage, Fahrradhaus, Carport und Unterstand oder als Wertstoffeinhausung erhältlich.
Die BWA® Wartehalle ist für leichtes bis starkes Geländegefälle anpassbar.
Die BWA® Wartehalle ist für hohe Schneelastzonen konstruktiv anpassbar.
Die BWA® Wartehalle ist durch wenig Einzelteile einfach aufbaubar und die Bauteile können durch die Schraubkonstruktion bei einer Wartung beliebig ausgetauscht werden.
DIN EN 1090-1, DIN EN 1090-2, DIN EN ISO 1461 gefertigt, Made in Germany
| Eingetragenes Design |
|
| Dacheindeckung |
|
| Schneelast |
|
| Befestigungsart |
|
| Konstruktion |
|
Abmessung
| Breite Grund-/ Anbaueinheit | Dachtiefe | Dachbreite | Lichte Höhe | Gesamthöhe | |
|---|---|---|---|---|---|
| Einzelcarport 3/5 | 3000 | 5000 | 3.400 | 2.250 | 2.420 |
| Einzelcarport 3/5.7 | 3000 | 5640 | 3.400 | 2.250 | 2.420 |
| Doppelcarport 5/5 | 5000 | 5000 | 5400 | 2.250 | 2.420 |
| Doppelcarport 5/5.7 | 5000 | 5640 | 5400 | 2.250 | 2.420 |
Andere Abmessungen sind auf Anfrage möglich.
| Dach |
|
| Wandelemente |
|
| Entwässerung |
|
| Fundamente |
|
| Befestigung |
|
Wandelemente
Lochblech Aluminium
Lochblechkassetten aus Aluminium mit 3 mm Lochdurchmesser und 2 mm Materialstärke. Standardmäßig pulverbeschichtet in RAL 9007. Weitere Farben sind auf Wunsch möglich.
Holzlamellen
Horizontale, trapezförmige Lamellen aus massivem Lärchenholz. Die Ausführung ist für Pflanzenbewuchs geeignet.
Einscheiben-Sicherheitsglas
ESG mit 8–10 mm Glasstärke und polierten Kanten. Die Befestigung erfolgt über Punkthalterungen aus Edelstahl. Optional ist eine Gestaltung der Gläser durch keramischen Siebdruck oder Folierung möglich.
HPL-Platten
Trespa® Fassadenbautafeln, standardmäßig in Unicolours Anthracite Grey. Die Befestigung erfolgt über Punkthalterungen aus Edelstahl. Weitere Farben sind auf Wunsch möglich.
Dacheindeckung
Dachzubehör
Dachversatz für Gefälle
Bei starkem Geländegefälle kann die Überdachung über einen Dachversatz je Einheit an den Geländeverlauf angepasst werden. Bei kürzeren Anlagen kann ein Bodengefälle alternativ durch unterschiedliche Stützenlängen ausgeglichen werden. Eine Gefälleplanung ist auf Anfrage möglich.
Entwässerung
Oberirdische Entwässerung
Dachrinne inkl. Fallrohr zur oberirdischen Entwässerung.
Unterirdische Entwässerung
Dachrinne inkl. Fallrohr zur unterirdischen Entwässerung.
Laubfangnetz
Verhindert die Ansammlung von Laub und Unrat in der Regenrinne.
Beleuchtung
Rohrleuchte
Rohrleuchte mit LED-Bestückung m1500. Schutzarten IP65, IP66, IP67, IP68 20 m sowie IP69K. LED-Betriebsgerät spannungsgesteuert, 230–240 V AC, 50/60 Hz; 24-V-Ausführung möglich. Farbtemperatur Weiß 840 / 4000 K, Ra > 80, maximale Systemleistung 40 W, Lampenlichtstrom 3660 lm, raumstrahlende Lichtverteilung. Das Leuchtenrohr mit Ø 60 mm besteht aus Kunststoff und verfügt über zwei Schnellverschlüsse sowie eine Sicherung gegen unbefugtes Öffnen. Es ist für intensive Reinigungsprozesse mit Hochdruckreinigern geeignet. Ausführung als PMMA Transopal schlagzäh oder PC Tropal bruchsicher. Alternative Lichtstärken und Farbtemperaturen sind wählbar.
Rohrleuchte mit Bewegungsmelder
Rohrleuchte mit LED-Bestückung m1500 und integriertem Bewegungsmelder zur automatischen Einschaltung bei Bewegung. Verschiedene Leuchtstärken und Lichtfarben sind möglich. Alternative Lichtstärken und Farbtemperaturen sind wählbar.
Leerrohrsystem
Leerrohrsystem für die Leuchtenverkabelung, rostfrei, Rohr-Nenngröße 22 mm, für elektrische Leitungsführung, z. B. NYM-J 3 x 1,5 mm². Inklusive Befestigungsmaterial wie Schellen zur sichtbaren Befestigung am Stahlbau. Die Rohrenden sind entgratet. Lieferung ohne Verkabelung und ohne sonstige Elektroarbeiten.
Wellblech
Stahlwellblech mit 42 / 160 / 1 mm Profil feuerverzinkt und Polyesterbandbeschichtung in RAL 9006 Weißaluminium.
Hohlkammer-Wellplatten
Lichtdurchlässige Wellplatten aus 6 mm starkem Polycarbonat. Hagelfest, schlagzäh, schwer entflammbar B1, UV Schutz, stirnseitig abgeschweißt und isoliert (kein Tropfwasser). Maximale Schneelast 1,25 kN/m². Herstellergarantie 10 Jahre.
Verbundsicherheitsglas
VSG standardmäßig glashell. Die geräuscharmen Gläser sind mit einem kittlosen Befestigungssystem gehalten.
Trapezblech
Trapezblech mit Profil 35 / 207 / 1 mm, feuerverzinkt und mit Polyesterbandbeschichtung in RAL 9006 Weißaluminium. Eine Kombination mit Dachbegrünung ist möglich.
