BWA® Jazz
Bei Regen geräuscharm
Dachbegrünung geeignet
Doppelstockparker geeignet
Modular erweiterbar
Photovoltaik geeignet
RAL Pulverbeschichtung
Stahl, feuerverzinkt (DIN EN ISO 1461)

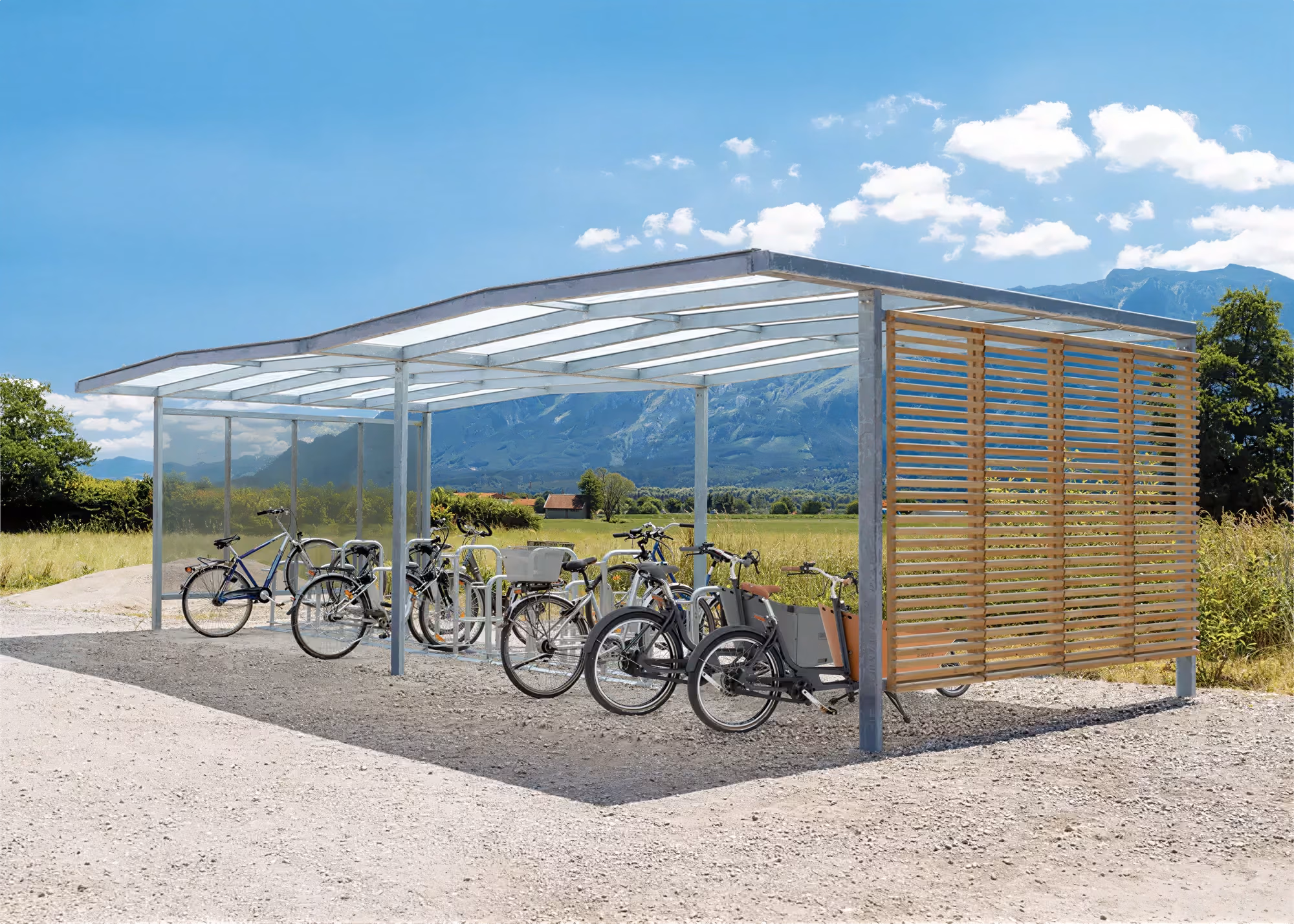

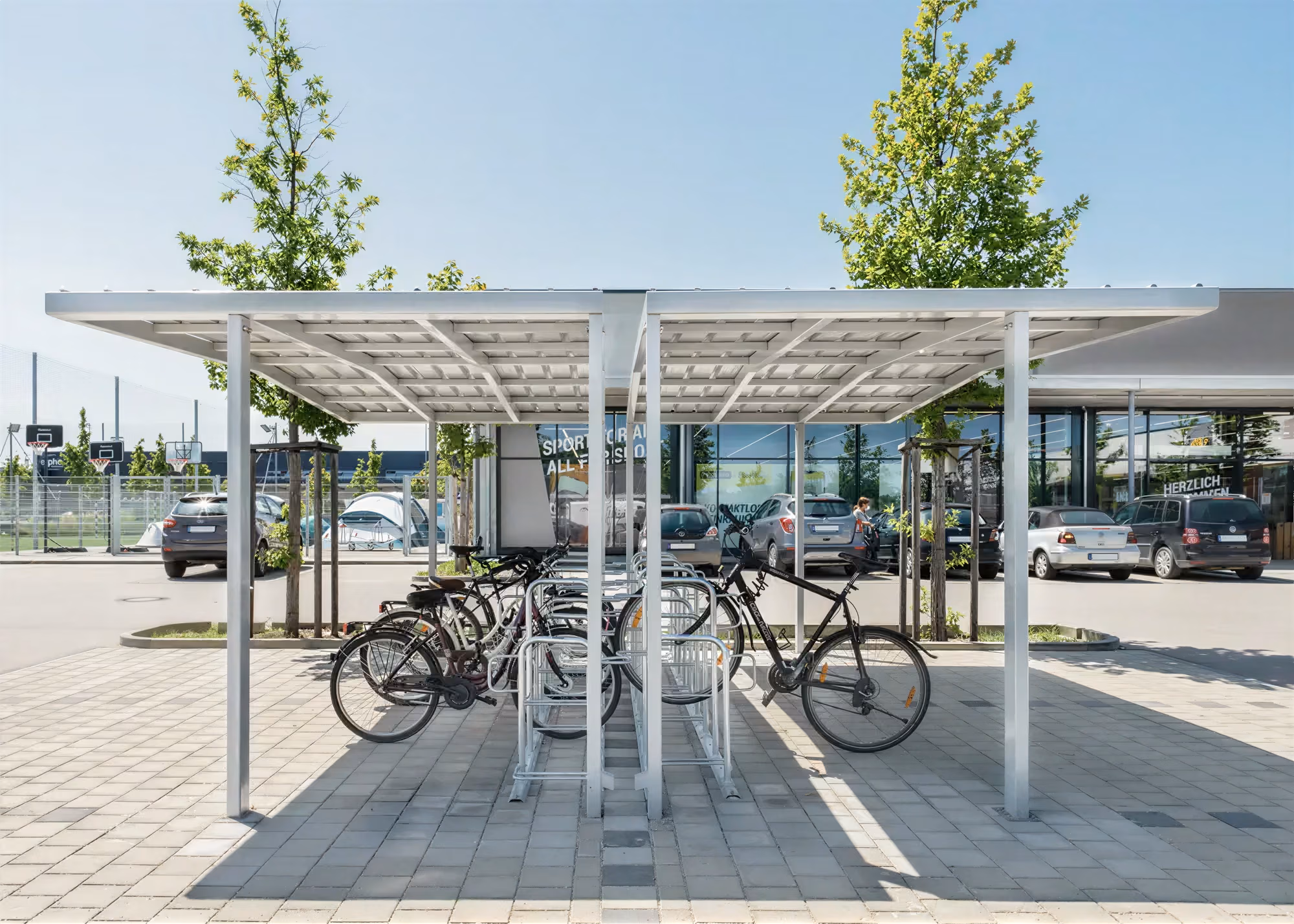

Die BWA® Jazz hat durch die Stützweite von 4800 mm ausreichend Platz für einseitig: 9 / 18 (DSP) | doppelseitig: 18 / 32 (DSP) Fahrradstellplätze.
Die BWA® Jazz ist für die Befestigung von bauseitigen Photovoltaikanlagen konstruktiv geeignet.
Die BWA® Jazz ist mit Dachbegrünung erhältlich.
Die BWA® Jazz ist durch die transparente Dacheindeckung natürlich hell und geräuschärmer als Metall.
Die BWA® Jazz ist bei einer Erhöhung für Doppelstockparker durch den Erhalt der Materialabmessungen besonders preiswert.
Die BWA® Jazz ist mit Sonderabmessungen erhältlich.
Die BWA® Jazz hat verschiedene Ausstattungsmöglichkeiten: Dachelemente, Wandelementen, Pulverbeschichtung in einer gewünschten RAL-Farbe und Zubehör.

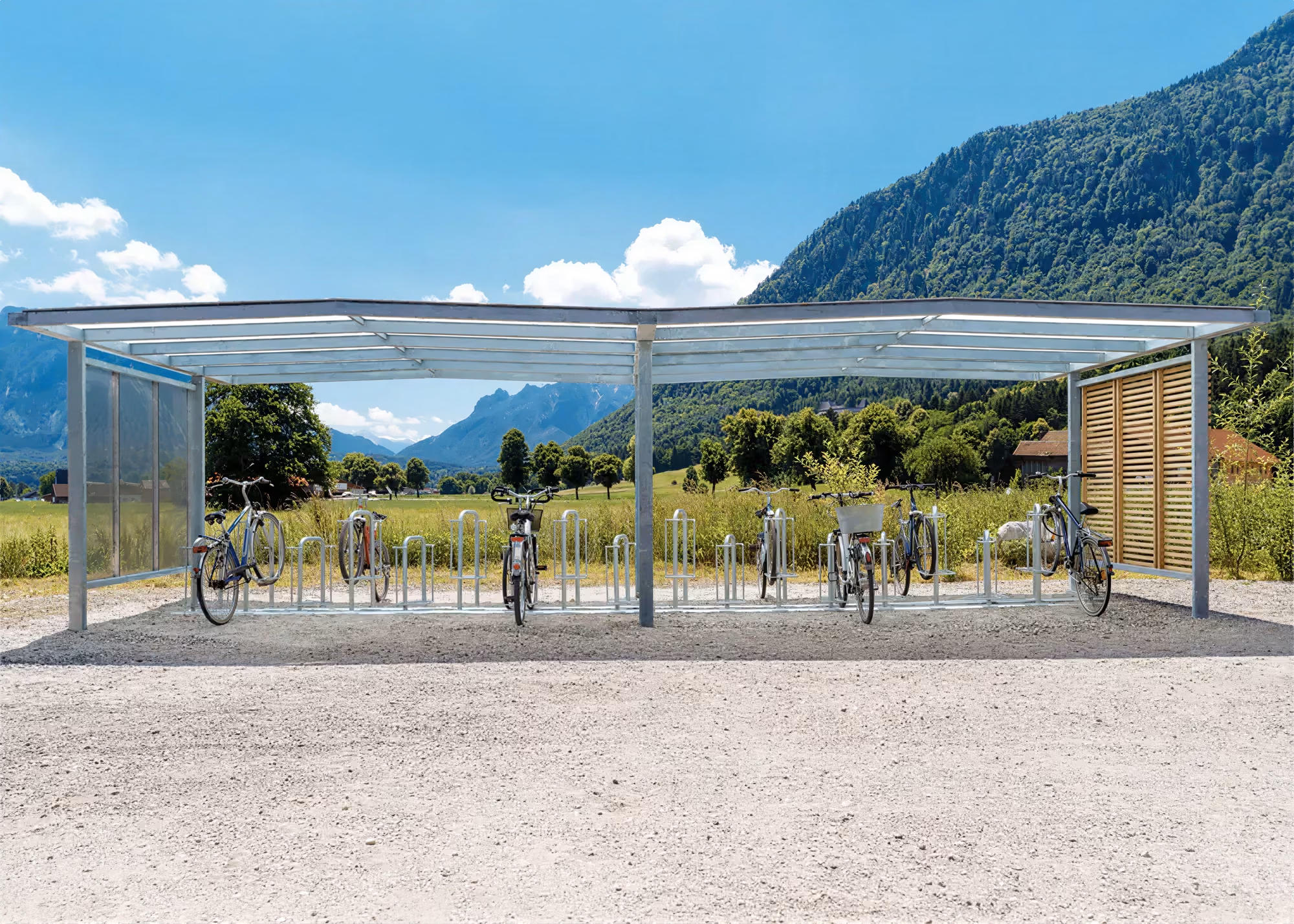

Die BWA® Jazz ist für jegliche Anwendungsbereiche wie Fahrradabstellanlage, Fahrradhaus oder als Wertstoffeinhausung erhältlich.
Die BWA® Jazz ist für leichtes bis starkes Geländegefälle anpassbar.
Die BWA® Jazz ist für hohe Schneelastzonen konstruktiv anpassbar.
Die BWA® Jazz ist durch wenig Einzelteile einfach aufbaubar und die Bauteile können durch die Schraubkonstruktion bei einer Wartung beliebig ausgetauscht werden.
Made in Germany
| Eingetragenes Design |
|
| Dacheindeckung |
|
| Version |
|
| Schneelast |
|
| Befestigungsart |
|
| Befestigung |
|
| Konstruktion |
|
Breite
| Dachbreite | Stützenachsenbreite | |
|---|---|---|
| in mm | 4920 | 4800 |
Tiefe
| Dachtiefe | Stützenachsentiefe | |
|---|---|---|
| Einseitig | 2460 | 1600 |
| Doppelseitig | 4060 | 2400 |
Höhe
| Gesamthöhe | Lichte Höhe | |
|---|---|---|
| Standard | 2420 | 2200 |
| Erhöht | 3000 | 2800 |
| Dach |
|
| Wandelemente |
|
| Entwässerung |
|
| Fundamente |
|
| Zubehör |
|
Wandelemente

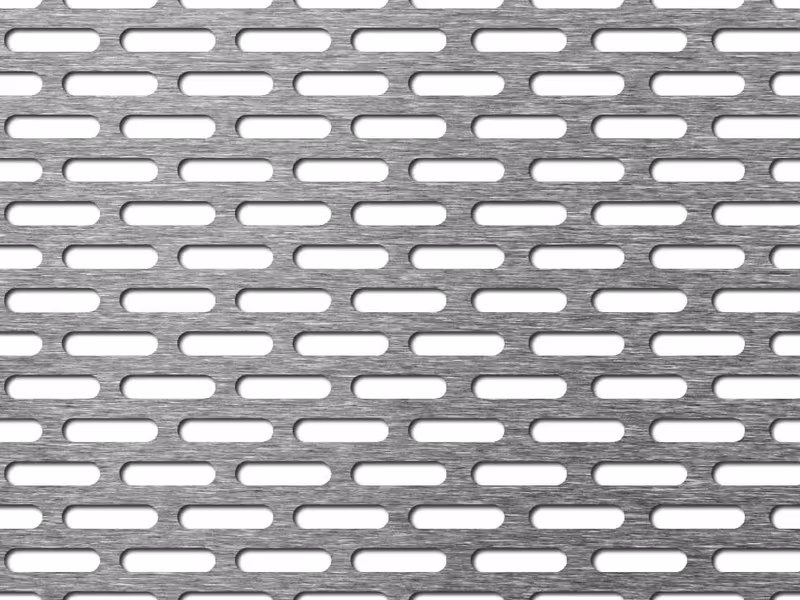

Lochblech Aluminium
Aus Lochblechkassetten mit Längslochung in 3 mm Lochdurchmesser und Materialstärke 2 mm. Aluminium pulverbeschichtet in RAL 9007. Andere Farben auf Wunsch möglich.

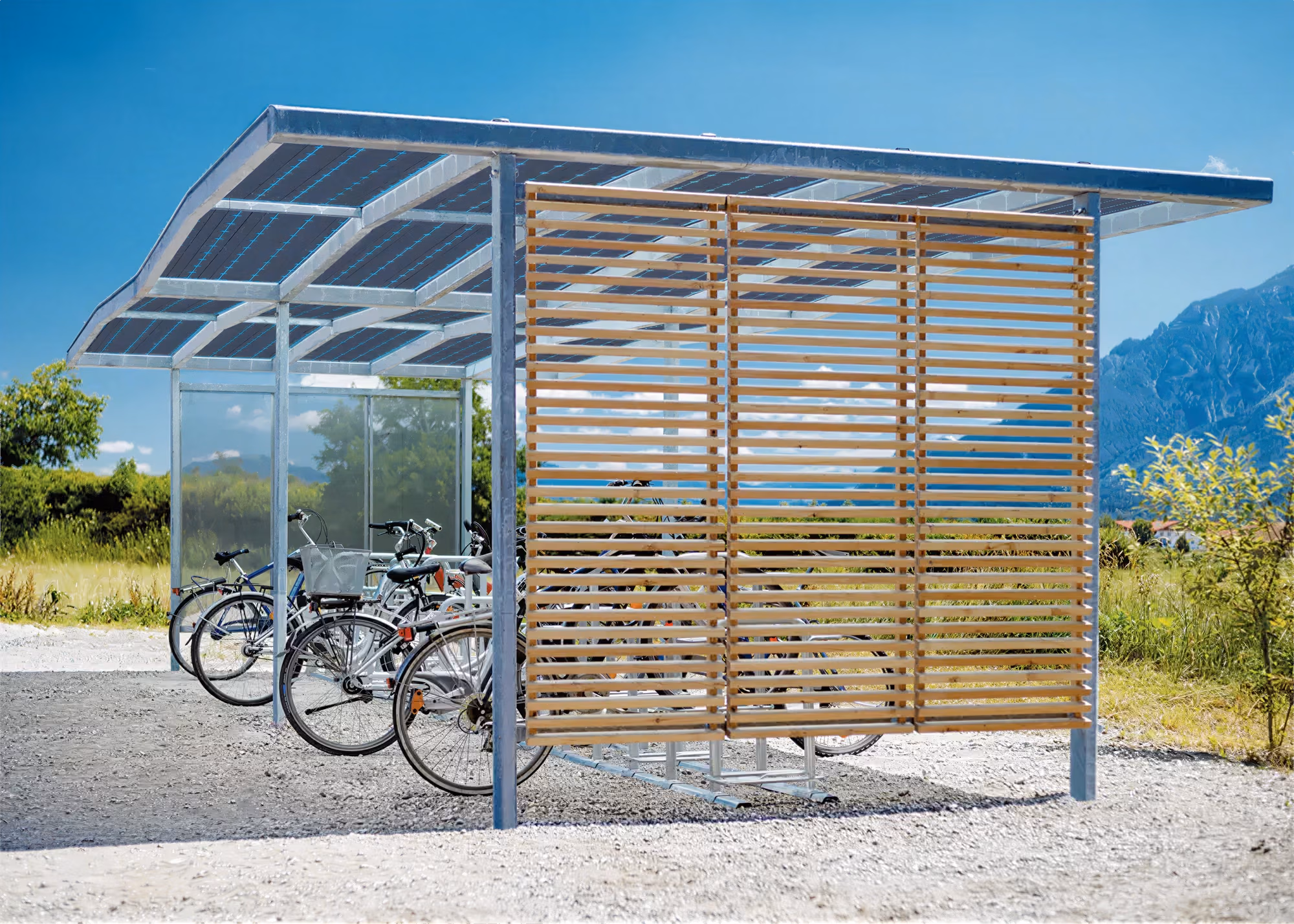

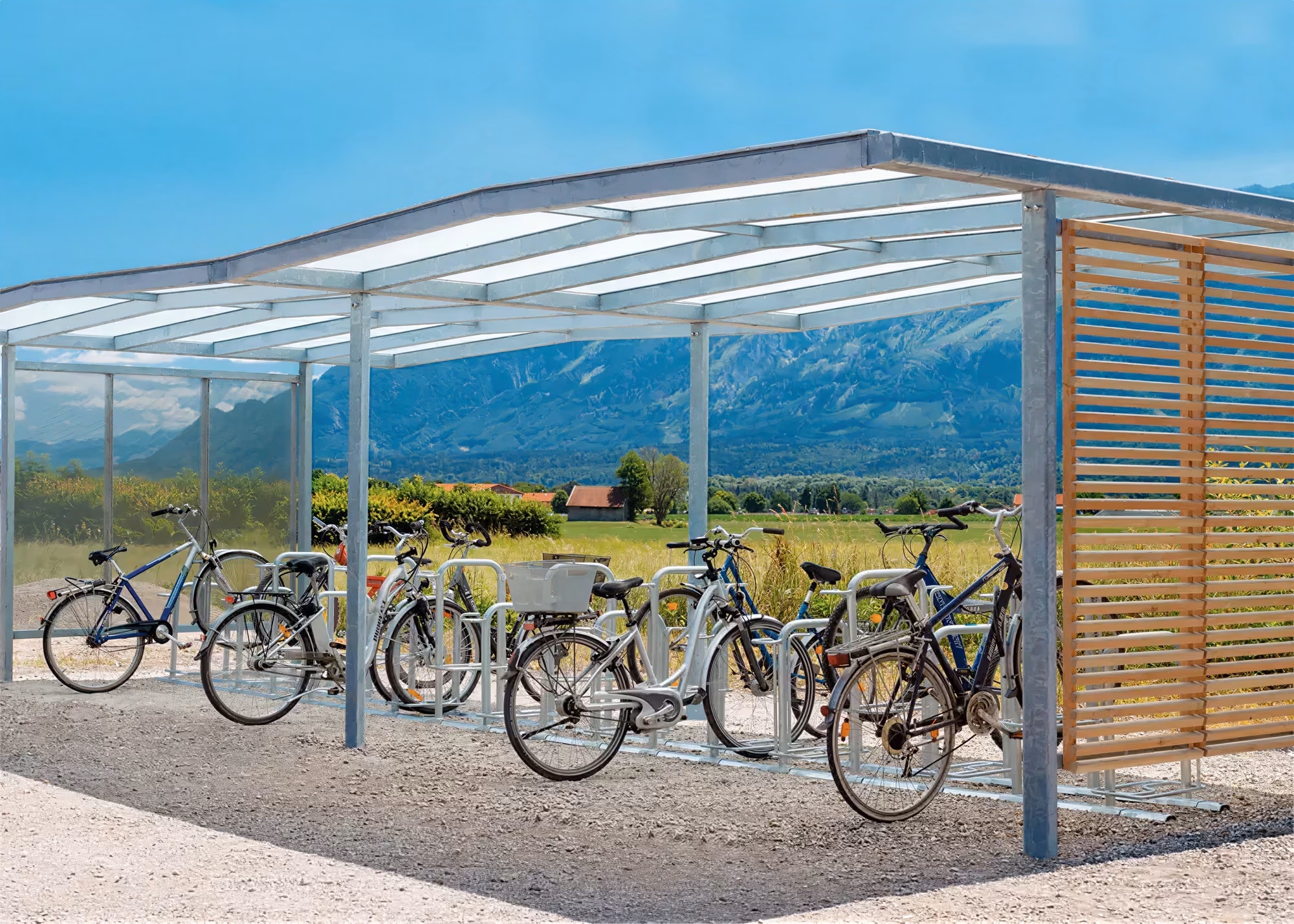

Holzlamellen
Horizontale, trapezförmige Lamellen aus massivem Lärchenholz. Die Ausführung ist für Pflanzenbewuchs geeignet.
Einscheiben-Sicherheitsglas
ESG mit 8–10 mm Glasstärke und polierten Kanten. Die Befestigung erfolgt über Punkthalterungen aus Edelstahl. Optional ist eine Gestaltung der Gläser durch keramischen Siebdruck oder Folierung möglich.
HPL-Platten
Trespa® Fassadenbautafeln, standardmäßig in Unicolours Anthracite Grey. Die Befestigung erfolgt über Punkthalterungen aus Edelstahl. Weitere Farben sind auf Wunsch möglich.
Dacheindeckung
Trapezblech
Trapezblech mit Profil 35 / 207 / 1 mm, feuerverzinkt und mit Polyesterbandbeschichtung in RAL 9006 Weißaluminium. Eine Kombination mit Dachbegrünung ist möglich.

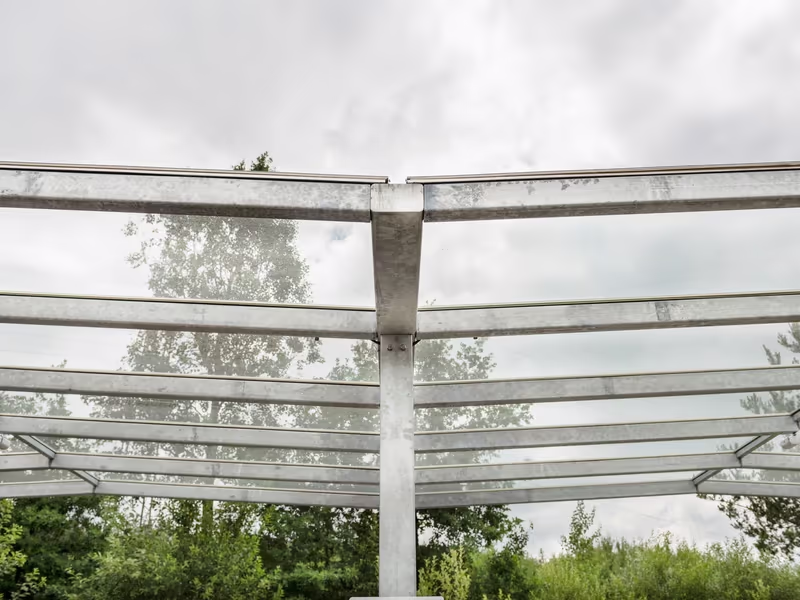

Verbundsicherheitsglas
Die Glaseindeckung lässt die Überdachung besonders leicht und filigran erscheinen. Im Vergleich zu Stahleindeckungen ist sie besonders leise und eignet sich daher besonders für Wohnbauten.

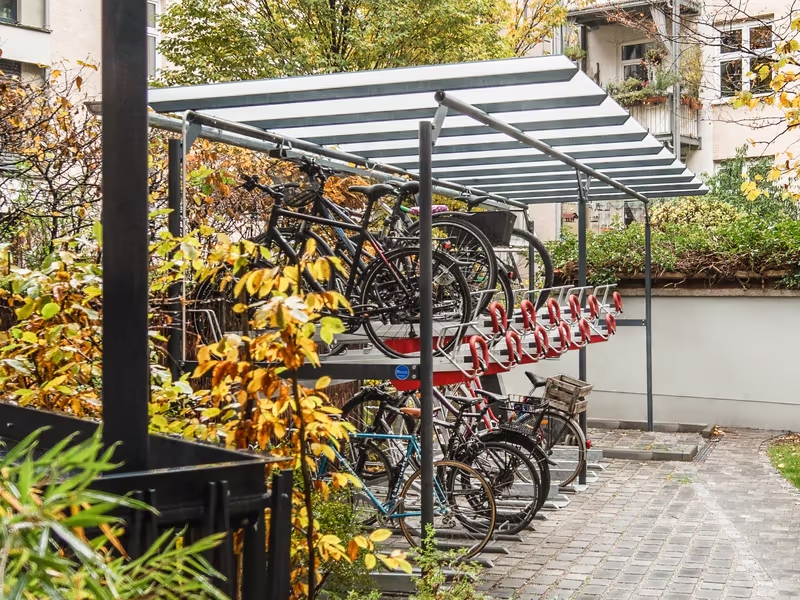

Folie
Folie für Verbundsicherheitsglas in mattweiß oder Farbton.
Dachzubehör
Vorbereitung für Dachbegrünung
Vorbereitet für eine bauseitige Dachbegrünung mit umlaufender Blende und verzinkter Gittermatte. Nur in Verbindung mit Trapezblech möglich.
Extensive Dachbegrünung
Extensive Dachbegrünung mit umlaufender Blende und verzinkter Gittermatte. Nur in Verbindung mit Trapezblech möglich.
Vorbereitung für Photovoltaik
Vorbereitet für bauseitige Photovoltaik mit umlaufender Blende.

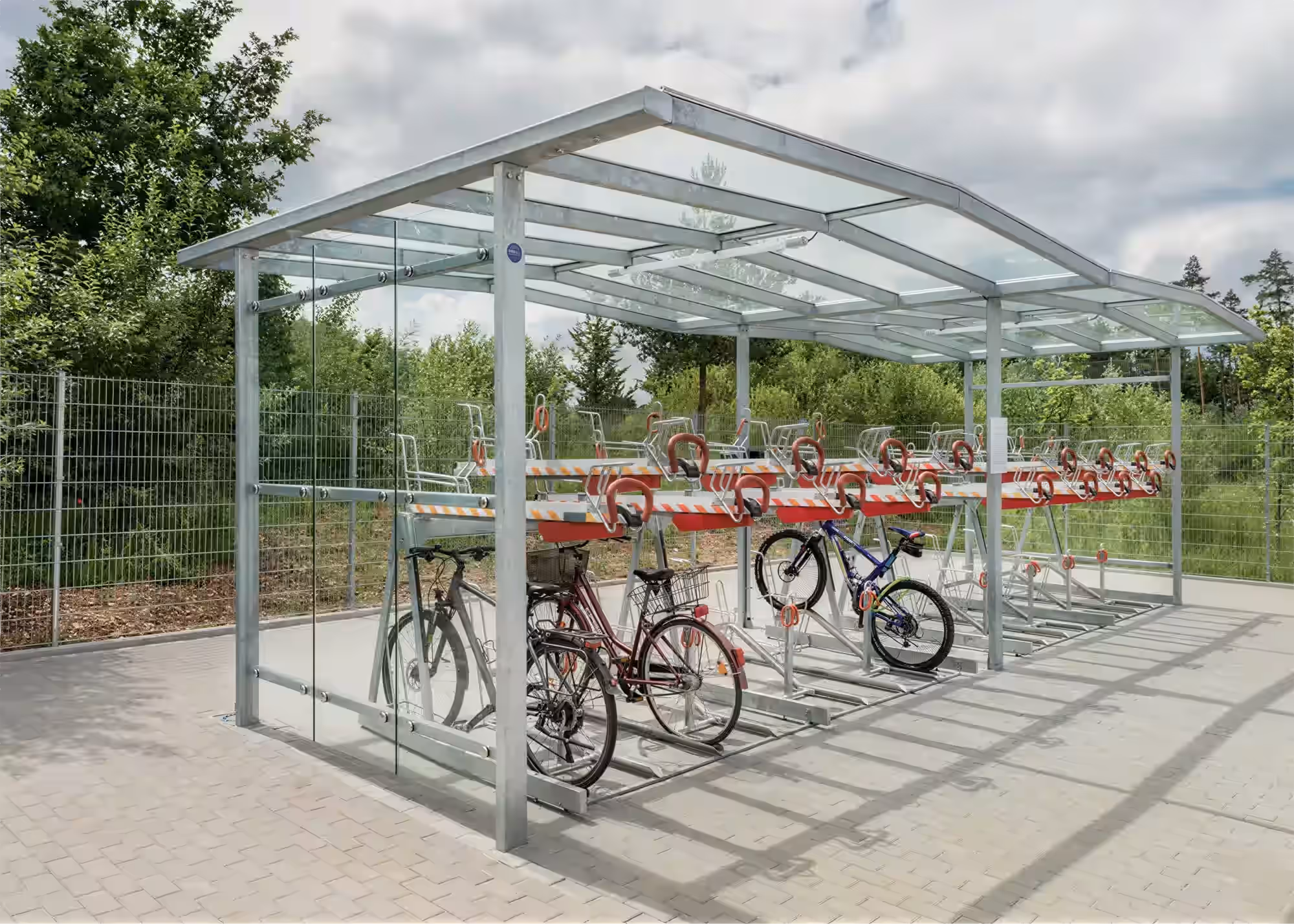

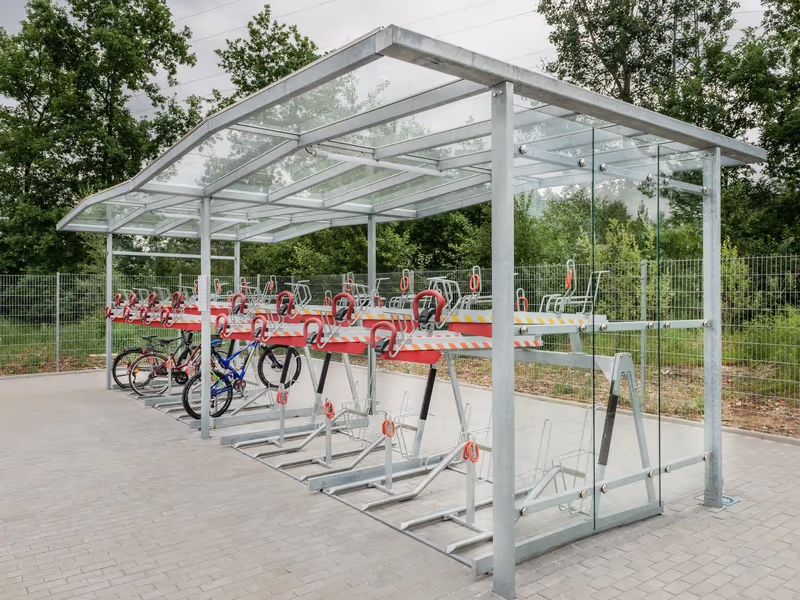

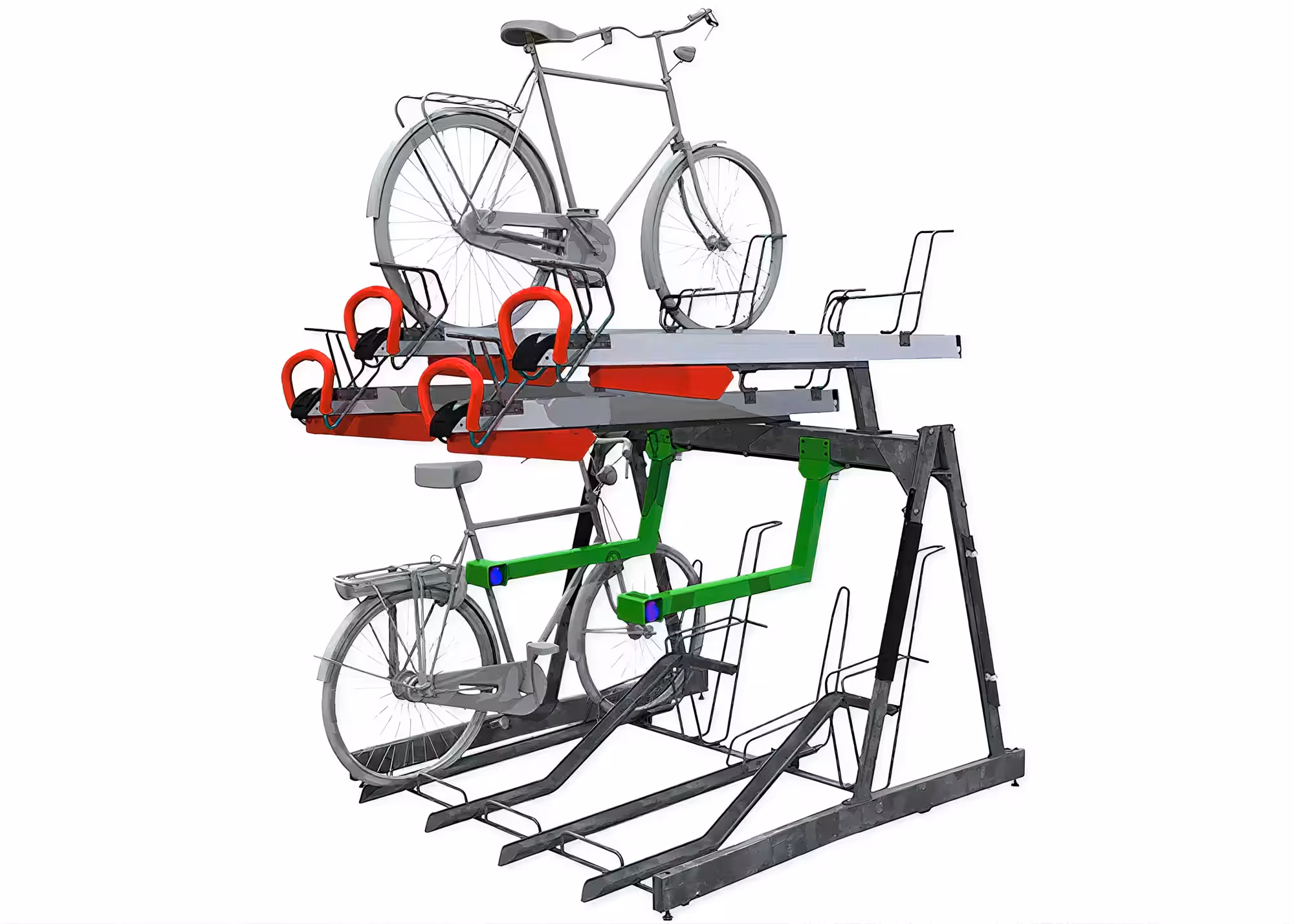

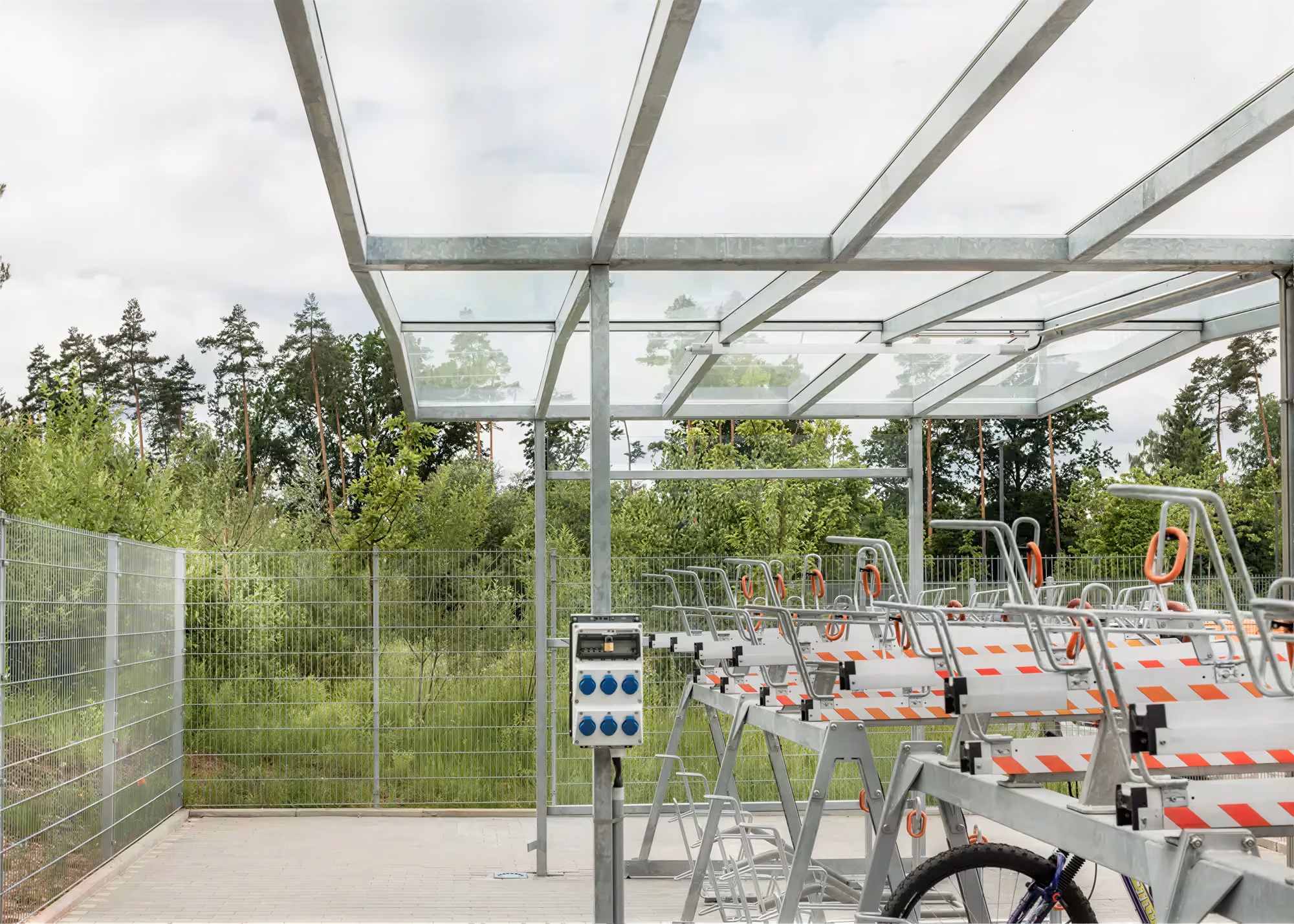

Doppelstockparker
Anpassung der Lichten Höhe für den optimalen Schutz für Doppelstockparker.
Laubfangnetz
Verhindert die Ansammlung von Laub und Unrat in der Regenrinne.
Entwässerung
Oberirdische Entwässerung
Dachrinne inkl. Fallrohr zur oberirdischen Entwässerung.
Unterirdische Entwässerung
Dachrinne inkl. Fallrohr zur unterirdischen Entwässerung.
Beleuchtung
Rohrleuchte
Rohrleuchte mit LED-Bestückung m1500. Schutzarten IP65, IP66, IP67, IP68 20 m sowie IP69K. LED-Betriebsgerät spannungsgesteuert, 230–240 V AC, 50/60 Hz; 24-V-Ausführung möglich. Farbtemperatur Weiß 840 / 4000 K, Ra > 80, maximale Systemleistung 40 W, Lampenlichtstrom 3660 lm, raumstrahlende Lichtverteilung. Das Leuchtenrohr mit Ø 60 mm besteht aus Kunststoff und verfügt über zwei Schnellverschlüsse sowie eine Sicherung gegen unbefugtes Öffnen. Es ist für intensive Reinigungsprozesse mit Hochdruckreinigern geeignet. Ausführung als PMMA Transopal schlagzäh oder PC Tropal bruchsicher. Alternative Lichtstärken und Farbtemperaturen sind wählbar.
Rohrleuchte mit Bewegungsmelder
Rohrleuchte mit LED-Bestückung m1500 und integriertem Bewegungsmelder zur automatischen Einschaltung bei Bewegung. Verschiedene Leuchtstärken und Lichtfarben sind möglich. Alternative Lichtstärken und Farbtemperaturen sind wählbar.
Leerrohrsystem
Leerrohrsystem für die Leuchtenverkabelung, rostfrei, Rohr-Nenngröße 22 mm, für elektrische Leitungsführung, z. B. NYM-J 3 x 1,5 mm². Inklusive Befestigungsmaterial wie Schellen zur sichtbaren Befestigung am Stahlbau. Die Rohrenden sind entgratet. Lieferung ohne Verkabelung und ohne sonstige Elektroarbeiten.
