BWA® Flachdach Fahrradhaus
Dachbegrünung geeignet
Doppelstockparker geeignet
Photovoltaik geeignet
RAL Pulverbeschichtung
Stahl, feuerverzinkt (DIN EN ISO 1461)
Das BWA® Flachdach Fahrradhaus hat durch die Stützweite von 4800 mm ausreichend Platz für einseitig: 8 / 18 (DSP) | doppelseitig: 16 / 32 (DSP) Fahrradstellplätze.
Das BWA® Flachdach Fahrradhaus ist mit Dachbegrünung erhältlich.
Das BWA® Flachdach Fahrradhaus ist bei einer Erhöhung für Doppelstockparker durch den Erhalt der Materialabmessungen besonders preiswert.
Das BWA® Flachdach Fahrradhaus ist mit Sonderabmessungen erhältlich.
Das BWA® Flachdach Fahrradhaus hat verschiedene Ausstattungsmöglichkeiten: Dachelemente, Wandelementen, Pulverbeschichtung in einer gewünschten RAL-Farbe und Zubehör.
Das BWA® Flachdach Fahrradhaus ist für jegliche Anwendungsbereiche wie Fahrradabstellanlage, Fahrradhaus oder als Wertstoffeinhausung erhältlich.
Das BWA® Flachdach Fahrradhaus ist für leichtes bis starkes Geländegefälle anpassbar.
Das BWA® Flachdach Fahrradhaus ist für hohe Schneelastzonen konstruktiv anpassbar.
Das BWA® Flachdach Fahrradhaus ist durch wenig Einzelteile einfach aufbaubar und die Bauteile können durch die Schraubkonstruktion bei einer Wartung beliebig ausgetauscht werden.
Das BWA® Flachdach Fahrradhaus ist als geschlossene Einhausung besonders sicher vor Diebstahl und Witterungsbedingungen.
Das BWA® Flachdach Fahrradhaus ist vorbereitet für unterschiedliche Schließsysteme wie Schlüssel, RFID oder PIN.
DIN EN 1090-1, DIN EN 1090-2, DIN EN ISO 1461 gefertigt, Made in Germany
| Eingetragenes Design |
|
| Dacheindeckung |
|
| Schneelast |
|
| Befestigungsart |
|
| Befestigung |
|
| Konstruktion |
|
Abmessungen
| Stellplatz | Dachbreite | Dachtiefe | Stützenachse Breite | Stützenachse Tiefe | Dachhöhe | Lichte Höhe | |
|---|---|---|---|---|---|---|---|
| Modul 1 | 18* | 5800 | 5190 | 5400 | 4800 | 2350 | 2200 |
| Modul DSP | 32* | 5190 | 4800 | 2950 | 2800 |
* Bei Radabstand 500 mm. Andere Abmessungen sind auf Anfrage möglich.
| Dach |
|
| Wandelemente |
|
| Tür |
|
| Entwässerung |
|
| Fundamente |
|
| Zubehör |
|
Wandelemente

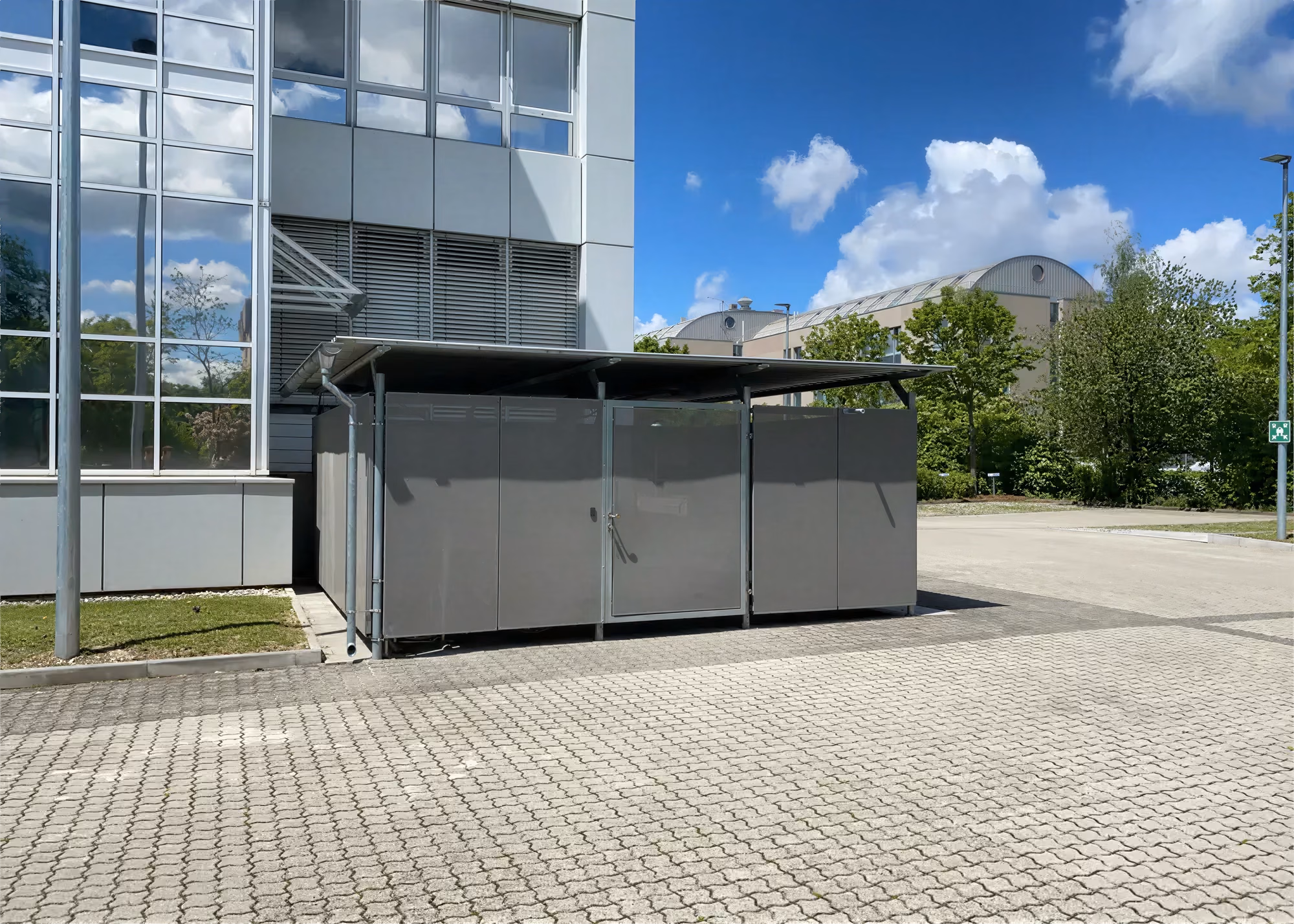

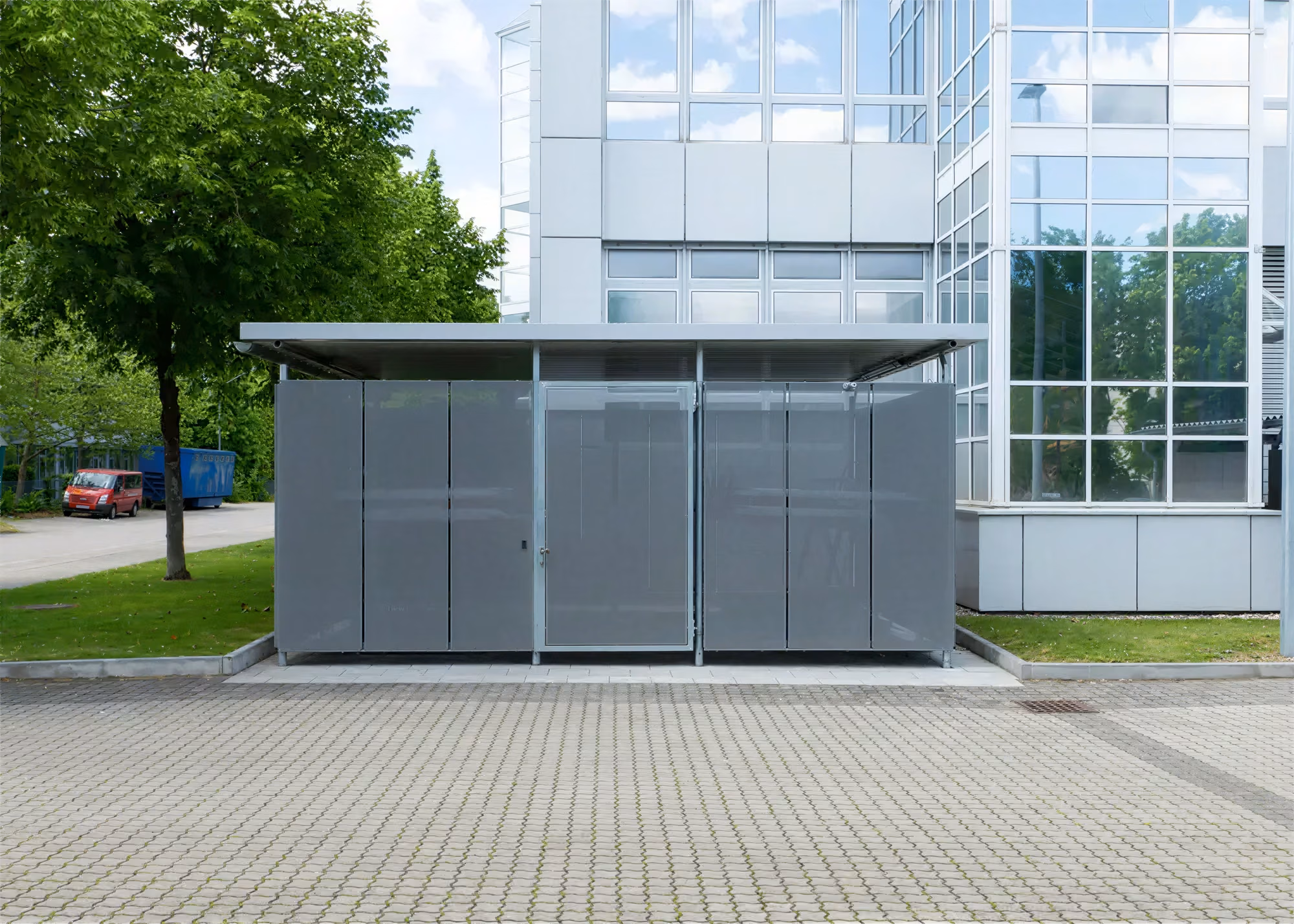

Lochblech Aluminium
Lochblechkassetten aus Aluminium mit 3 mm Lochdurchmesser und 2 mm Materialstärke. Standardmäßig pulverbeschichtet in RAL 9007. Weitere Farben sind auf Wunsch möglich.

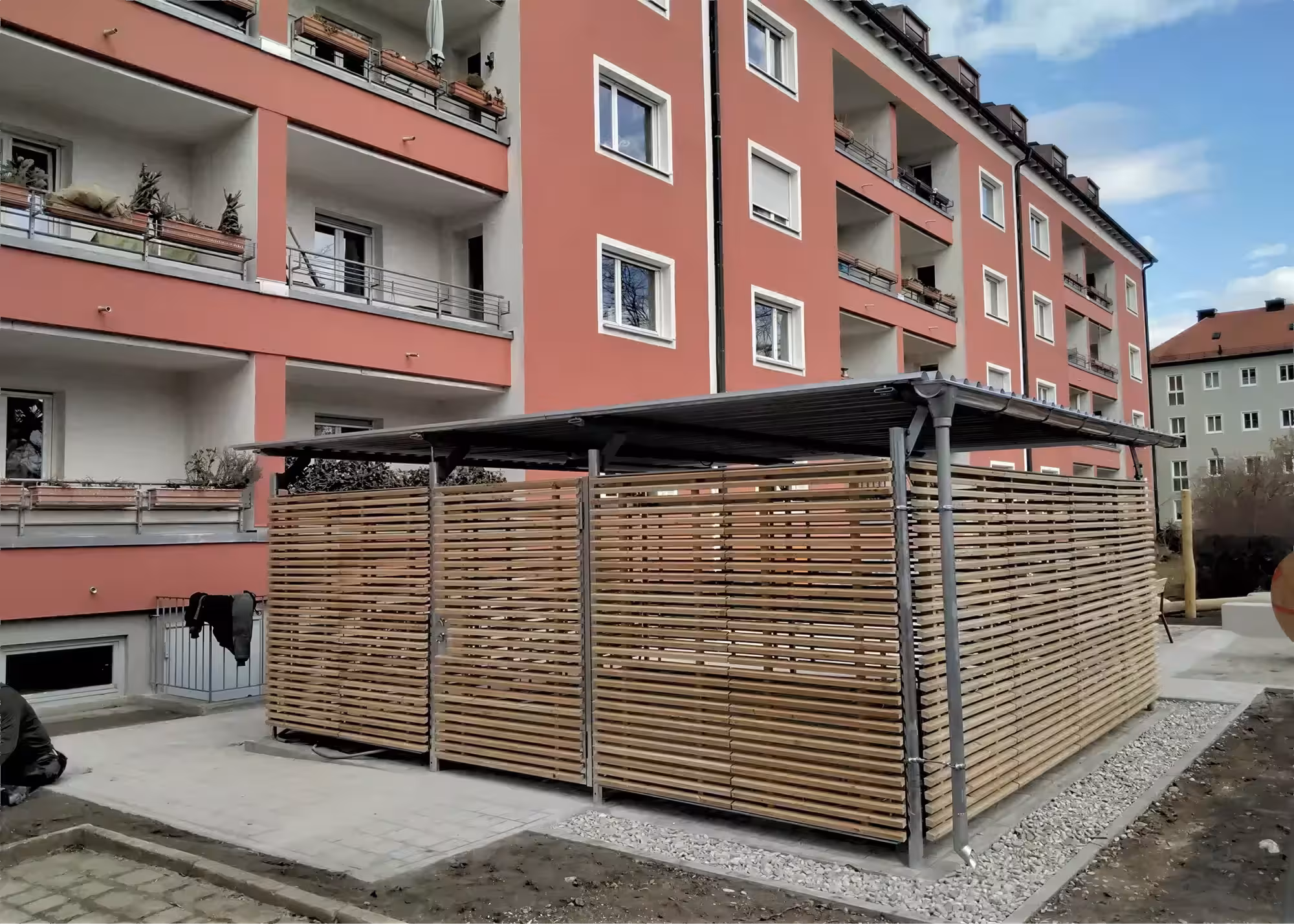

Holzlamellen
Horizontale, trapezförmige Lamellen aus massivem Lärchenholz. Die Ausführung ist für Pflanzenbewuchs geeignet.

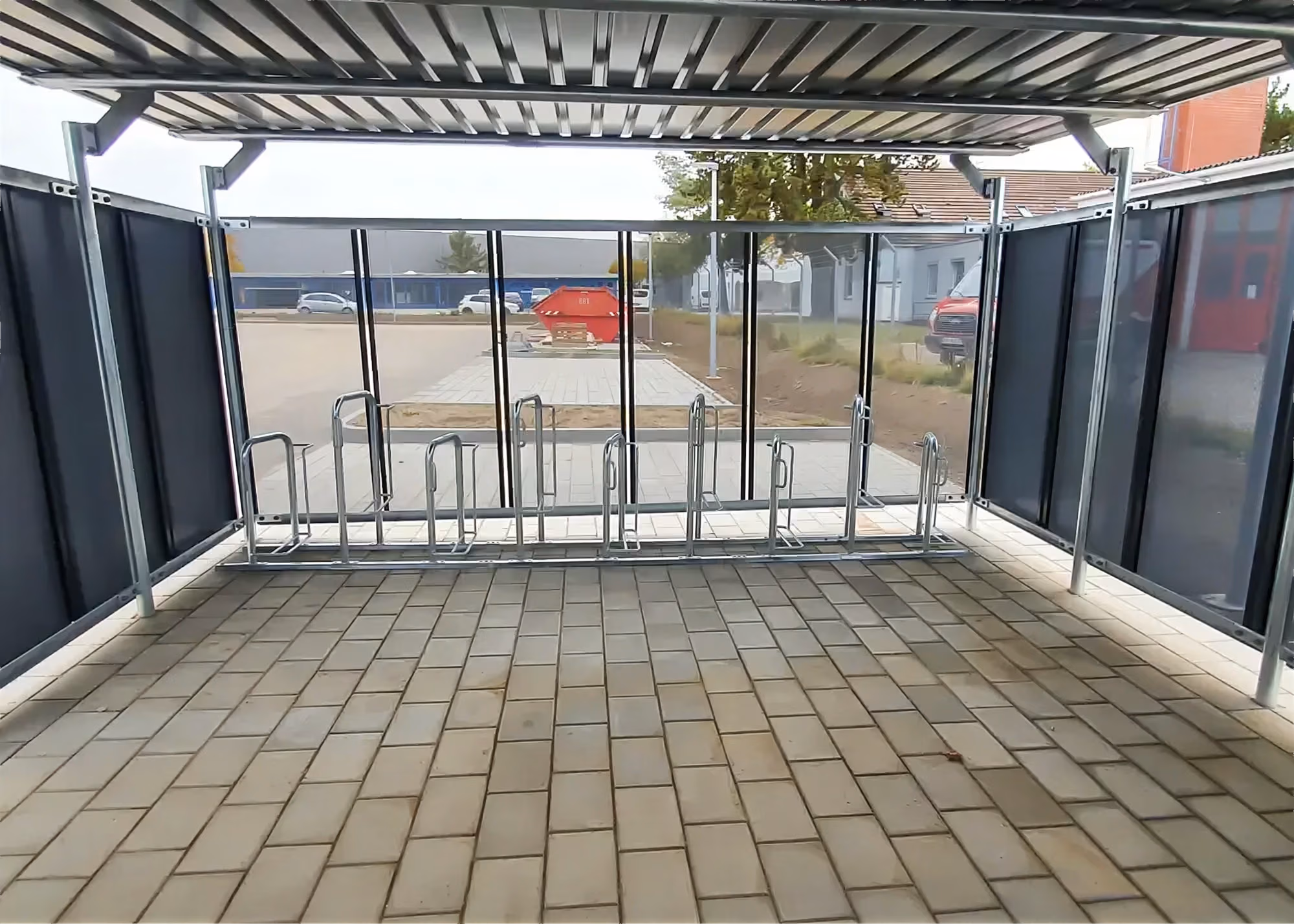

Einscheiben-Sicherheitsglas
ESG mit 8–10 mm Glasstärke und polierten Kanten. Die Befestigung erfolgt über Punkthalterungen aus Edelstahl. Optional ist eine Gestaltung der Gläser durch keramischen Siebdruck oder Folierung möglich.

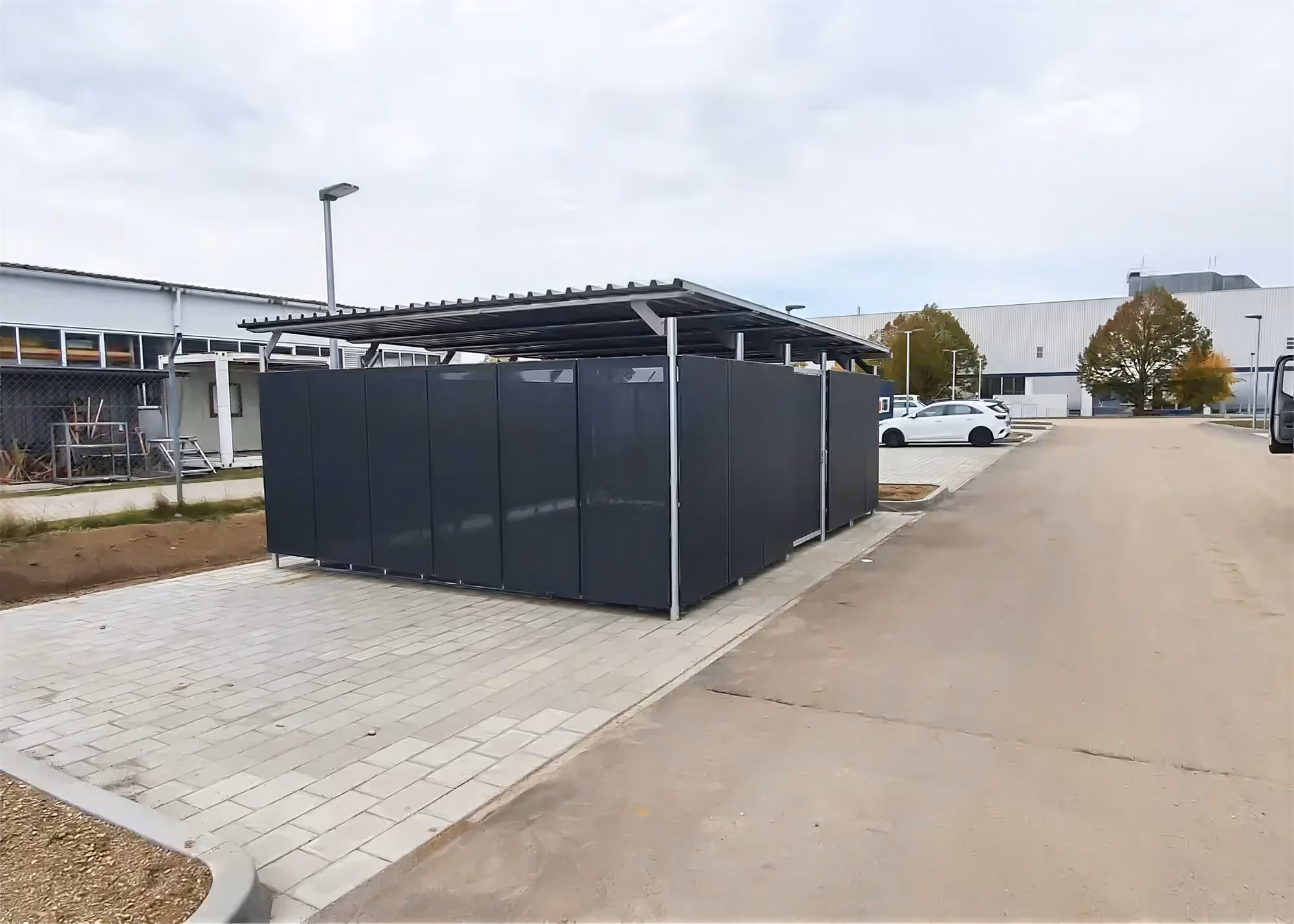

HPL-Platten
Trespa® Fassadenbautafeln, standardmäßig in Unicolours Anthracite Grey. Die Befestigung erfolgt über Punkthalterungen aus Edelstahl. Weitere Farben sind auf Wunsch möglich.
Tür
Schiebetür 2-teilig
2-teilige Schiebetüre aus stabiler Rechteckrohr-Konstruktion feuerverzinkt. Durch Laufschienensystem leicht beweglich und geräuscharm (Nylonrollen), Hakenschloß für bauseitigen Profilzylinder vorbereitet. Drückergarnitur aus Edelstahl. Türfüllung wie Seiten-/Rückwand. Optional andere Füllungen möglich.
Schiebetür 1-teilig
1-teilige Schiebetüre leicht beweglich und geräuscharm, Laufrollen verblendet, Hakenschloss inklusive Profilzylinder gleichsperrend mit 6 Schlüsseln.

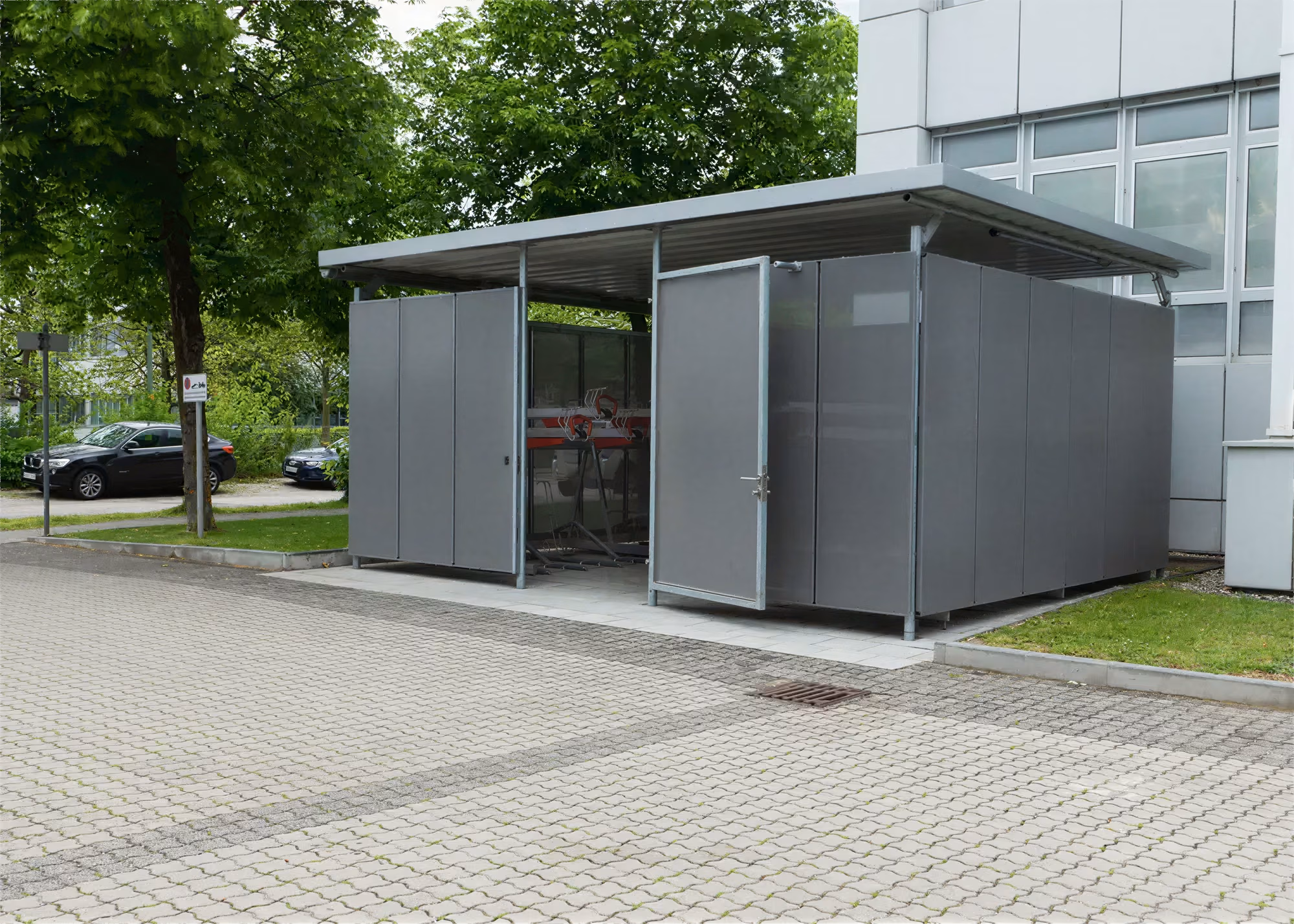

Flügeltüre 1-flügelig
1-flügelig Flügeltüre, Beschläge aus Edelstahl vorbereitet für den Einbau eines Schließzylinders, nach außen öffnend. Türfüllung wie Wände.Optional: Schiebetüre 1-teilig leicht beweglich und geräuscharm.
Dacheindeckung
Wellblech
Stahlwellblech mit 42 / 160 / 1 mm Profil feuerverzinkt und Polyesterbandbeschichtung in RAL 9006 Weißaluminium.
Trapezblech
Trapezblech mit Profil 35 / 207 / 1 mm, feuerverzinkt und mit Polyesterbandbeschichtung in RAL 9006 Weißaluminium. Eine Kombination mit Dachbegrünung ist möglich.
Dachzubehör
Attika
Optional: Optional ist eine dreiseitig umlaufende Attika erhältlich, verzinkt und beidseitig pulverbeschichtet in RAL 9006 Weißaluminium oder in individueller RAL-Farbe. Eine Erweiterung auf eine vierseitige Attika ist möglich.
Vorbereitung für Dachbegrünung
Vorbereitet für eine bauseitige Dachbegrünung mit umlaufender Blende und verzinkter Gittermatte. Nur in Verbindung mit Trapezblech möglich.
Extensive Dachbegrünung
Extensive Dachbegrünung mit umlaufender Blende und verzinkter Gittermatte. Nur in Verbindung mit Trapezblech möglich.
Dachversatz für Gefälle
Bei starkem Geländegefälle kann die Überdachung über einen Dachversatz je Einheit an den Geländeverlauf angepasst werden. Bei kürzeren Anlagen kann ein Bodengefälle alternativ durch unterschiedliche Stützenlängen ausgeglichen werden. Eine Gefälleplanung ist auf Anfrage möglich.
Doppelstockparker
Anpassung der Lichten Höhe für den optimalen Schutz für Doppelstockparker.
Entwässerung
Oberirdische Entwässerung
Dachrinne inkl. Fallrohr zur oberirdischen Entwässerung.
Unterirdische Entwässerung
Dachrinne inkl. Fallrohr zur unterirdischen Entwässerung.
Laubfangnetz
Verhindert die Ansammlung von Laub und Unrat in der Regenrinne.
Beleuchtung
Rohrleuchte
Rohrleuchte mit LED-Bestückung m1500. Schutzarten IP65, IP66, IP67, IP68 20 m sowie IP69K. LED-Betriebsgerät spannungsgesteuert, 230–240 V AC, 50/60 Hz; 24-V-Ausführung möglich. Farbtemperatur Weiß 840 / 4000 K, Ra > 80, maximale Systemleistung 40 W, Lampenlichtstrom 3660 lm, raumstrahlende Lichtverteilung. Das Leuchtenrohr mit Ø 60 mm besteht aus Kunststoff und verfügt über zwei Schnellverschlüsse sowie eine Sicherung gegen unbefugtes Öffnen. Es ist für intensive Reinigungsprozesse mit Hochdruckreinigern geeignet. Ausführung als PMMA Transopal schlagzäh oder PC Tropal bruchsicher. Alternative Lichtstärken und Farbtemperaturen sind wählbar.
Rohrleuchte mit Bewegungsmelder
Rohrleuchte mit LED-Bestückung m1500 und integriertem Bewegungsmelder zur automatischen Einschaltung bei Bewegung. Verschiedene Leuchtstärken und Lichtfarben sind möglich. Alternative Lichtstärken und Farbtemperaturen sind wählbar.
Leerrohrsystem
Leerrohrsystem für die Leuchtenverkabelung, rostfrei, Rohr-Nenngröße 22 mm, für elektrische Leitungsführung, z. B. NYM-J 3 x 1,5 mm². Inklusive Befestigungsmaterial wie Schellen zur sichtbaren Befestigung am Stahlbau. Die Rohrenden sind entgratet. Lieferung ohne Verkabelung und ohne sonstige Elektroarbeiten.
